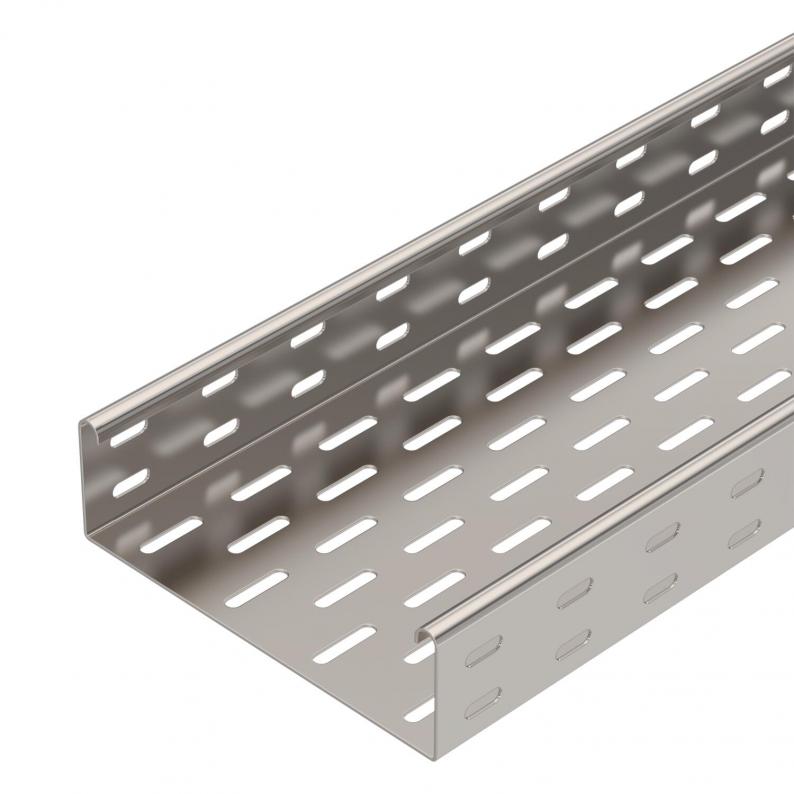

Kabelrinne SKS 60 A2

Kabelrinne SKS 60 A2

Art.Nr. 6056737 | EAN 4012196120611

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Oberfläche
blank, nachbehandelt
Funktionserhalt
ja
Länge
3000 mm
Blechstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4301

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate19,4642 kg CO2e / 1 Meter

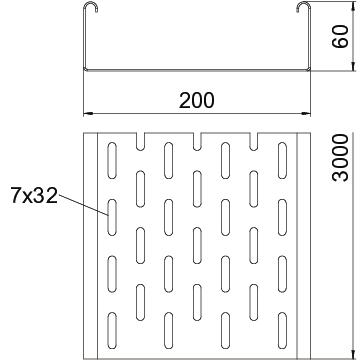

Dimension60x200x3000
Farbeedelstahl
Funktionserhaltja
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt118 cm²
Nutzquerschnitt11800 mm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite200 mm
Höhe60 mm
Länge3000 mm
Maß B200 mm
Maß W200 mm

Belastungen

Stützabstand 1,5m2,65 kN/m
Stützabstand 2,0m1,8 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 6067654

Längsverbinder A2
Typ
RLVK 60 A2

kl. VKE: 10 Stück

Art.Nr. 7070361

Stoßstellenleiste A2
Typ
SSLB 200 A2

kl. VKE: 20 Stück

Art.Nr. 6036624

90°-Bogen 60 A2
Typ
RB 90 620 A2

kl. VKE: 1 Stück

Ausführungen

Breite
SKS 610 A2
Art.Nr.
6056735
Oberfläche
blank, nachbehandelt
Funktionserhalt
ja
Länge
3000 mm
Breite
100 mm
Blechstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4301
SKS 620 A2
Art.Nr.
6056737
Länge
3000 mm
Oberfläche
blank, nachbehandelt
Breite
200 mm
Funktionserhalt
ja
Werkstoff
Edelstahl, rostfrei 1.4301
Blechstärke
1,5 mm
SKS 630 A2
Art.Nr.
6056739
Werkstoff
Edelstahl, rostfrei 1.4301
Oberfläche
blank, nachbehandelt
Funktionserhalt
ja
Breite
300 mm
Länge
3000 mm
Blechstärke
1,5 mm
SKS 640 A2
Art.Nr.
6056742
Länge
3000 mm
Breite
400 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Blechstärke
1,5 mm
Funktionserhalt
ja
Oberfläche
blank, nachbehandelt
SKS 650 A2
Art.Nr.
6056744
Breite
500 mm
Oberfläche
blank, nachbehandelt
Funktionserhalt
ja
Blechstärke
1,5 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Länge
3000 mm
SKS 660 A2
Art.Nr.
6056746
Funktionserhalt
ja
Blechstärke
1,5 mm
Breite
600 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Länge
3000 mm
Oberfläche
blank, nachbehandelt
