Montageschiene MS4022, schwer, Schlitz 18 mm, FT, gelocht
Montageschiene MS4022, schwer, Schlitz 18 mm, FT, gelocht
Art.Nr. 1121898 | EAN 4012195049937
Art.Nr. / Typ
Länge
Materialstärke
2 mm
Breite
40 mm
Höhe
22,5 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 6 m
6m
Beschreibung

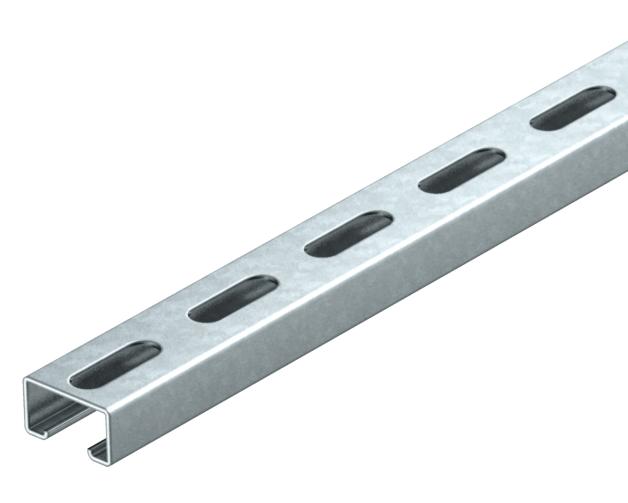

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,3867 kg CO₂e / 1 Meter |

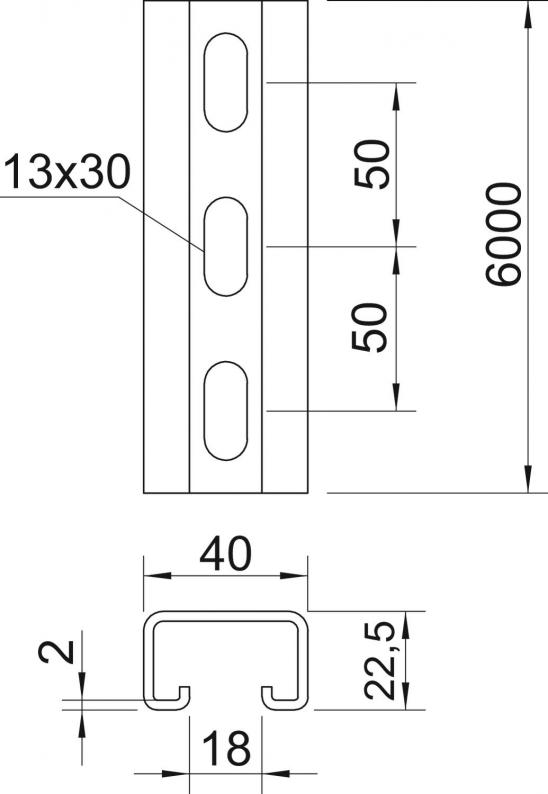

| Dimension | 6000x40x22,5 |
| Funktionserhalt | nein |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 18 mm |
| Statischer Wert A | 1,74 cm² |
| Statischer Wert ly | 1,18 cm |
| Statischer Wert lz | 4,45 cm |
| Statischer Wert Wy | 1,05 cm² |
| Statischer Wert Wz | 2,23 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 22,5 mm |
| Länge | 6000 mm |
| Maß L | 6000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Breite
Länge
Höhe
Oberfläche
Art.Nr.
MS4022P6000FT
2 mm
40 mm
6000 mm
22,5 mm
tauchfeuerverzinkt
1121898
MS4022P2000FT
2 mm
40 mm
2000 mm
22,5 mm
tauchfeuerverzinkt
1121979
Länge
MS4022P6000FT
Art.Nr.
1121898
Materialstärke
2 mm
Breite
40 mm
Länge
6000 mm
Höhe
22,5 mm
Oberfläche
tauchfeuerverzinkt
MS4022P2000FT
Art.Nr.
1121979
Höhe
22,5 mm
Breite
40 mm
Länge
2000 mm
Materialstärke
2 mm
Oberfläche
tauchfeuerverzinkt
