Montageschiene MS4121, Schlitz 22 mm, FS, gelocht
Montageschiene MS4121, Schlitz 22 mm, FS, gelocht
Art.Nr. 1122955 | EAN 4012196471164
Art.Nr. / Typ
Länge
Breite
41 mm
Höhe
21 mm
Materialstärke
2 mm
Oberfläche
bandverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung

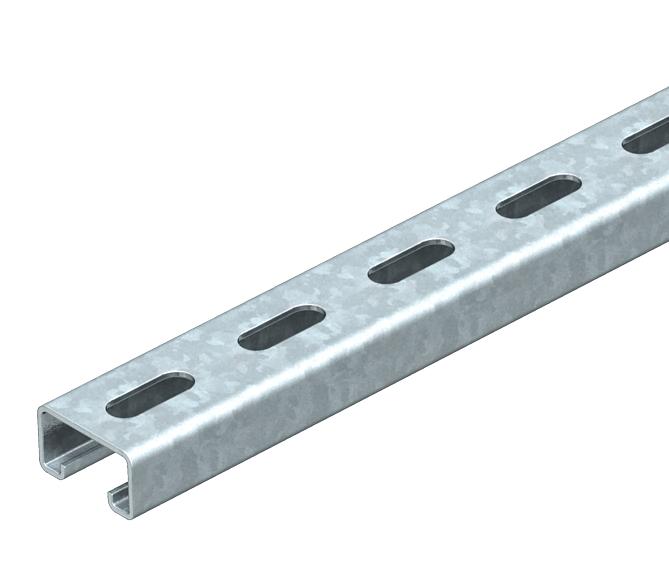

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,7504 kg CO₂e / 1 Stück |
| Dimension | 500x41x21 |
| Funktionserhalt | ja |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 1,65 cm² |
| Statischer Wert ly | 0,95 cm |
| Statischer Wert lz | 4,51 cm |
| Statischer Wert Wy | 0,89 cm² |
| Statischer Wert Wz | 2,2 cm² |
| Werkstoff | Stahl |

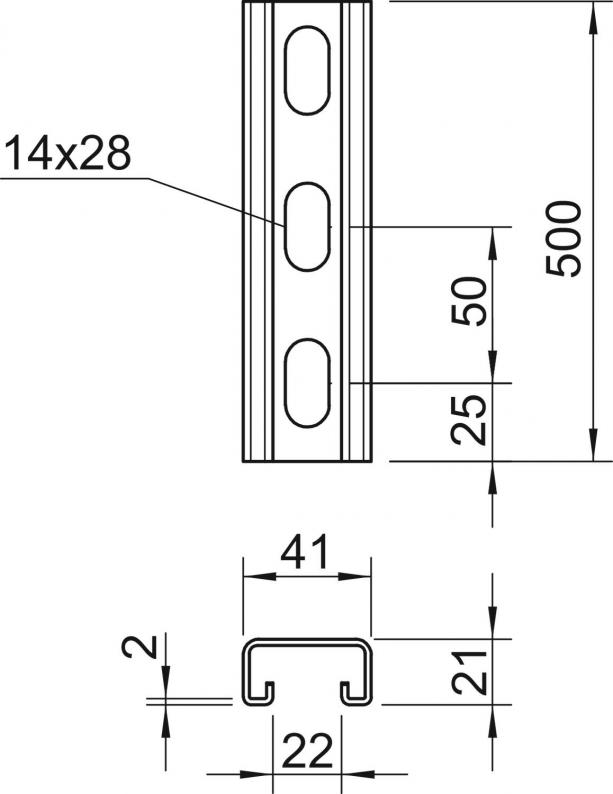

Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 21 mm |
| Länge | 500 mm |
| Maß L | 500 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Höhe
Länge
Materialstärke
Oberfläche
Art.Nr.
MS4121P0200FS
41 mm
21 mm
200 mm
2 mm
bandverzinkt
1122950
MS4121P0300FS
41 mm
21 mm
300 mm
2 mm
bandverzinkt
1122951
MS4121P0400FS
41 mm
21 mm
400 mm
2 mm
bandverzinkt
1122953
MS4121P0500FS
41 mm
21 mm
500 mm
2 mm
bandverzinkt
1122955
MS4121P0600FS
41 mm
21 mm
600 mm
2 mm
bandverzinkt
1122956
MS4121P0800FS
41 mm
21 mm
800 mm
2 mm
bandverzinkt
1122957
Länge
MS4121P0200FS
Art.Nr.
1122950
Breite
41 mm
Höhe
21 mm
Länge
200 mm
Materialstärke
2 mm
Oberfläche
bandverzinkt
MS4121P0300FS
Art.Nr.
1122951
Oberfläche
bandverzinkt
Höhe
21 mm
Länge
300 mm
Breite
41 mm
Materialstärke
2 mm
MS4121P0400FS
Art.Nr.
1122953
Oberfläche
bandverzinkt
Höhe
21 mm
Länge
400 mm
Breite
41 mm
Materialstärke
2 mm
MS4121P0500FS
Art.Nr.
1122955
Länge
500 mm
Oberfläche
bandverzinkt
Materialstärke
2 mm
Breite
41 mm
Höhe
21 mm
MS4121P0600FS
Art.Nr.
1122956
Oberfläche
bandverzinkt
Breite
41 mm
Länge
600 mm
Materialstärke
2 mm
Höhe
21 mm
MS4121P0800FS
Art.Nr.
1122957
Höhe
21 mm
Oberfläche
bandverzinkt
Materialstärke
2 mm
Länge
800 mm
Breite
41 mm
