Montageschiene MS4121, Schlitz 22 mm, FT, gelocht
Art.Nr. 1122936 | EAN 4012195697688
Art.Nr. / Typ
Länge
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm
Breite
41 mm
Höhe
21 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

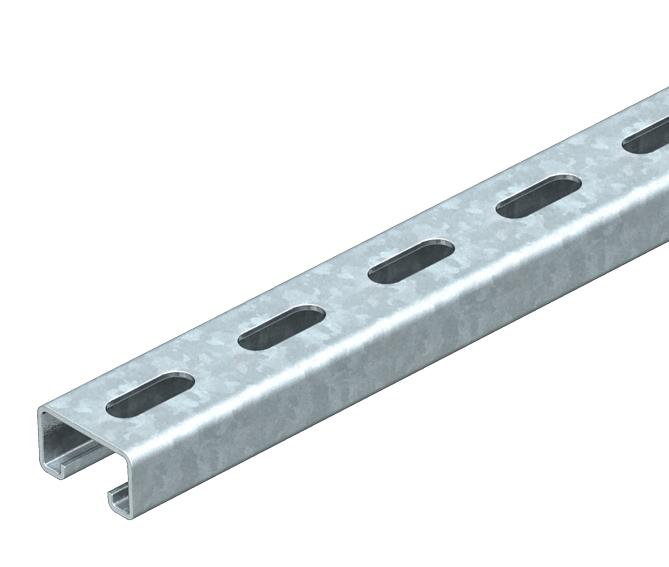

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,5977 kg CO₂e / 1 Stück |

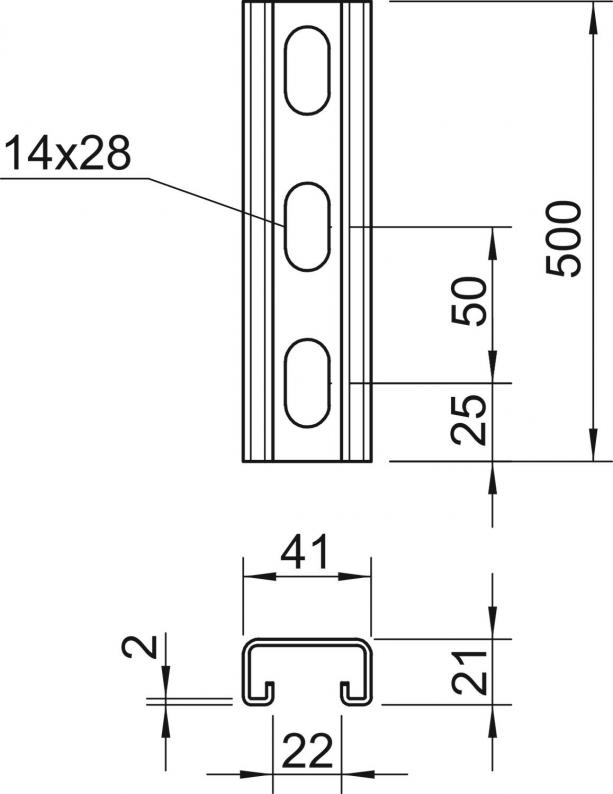

| Dimension | 500x41x21 |
| Funktionserhalt | ja |
| Lochgröße | 14x28 mm |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 1,65 cm² |
| Statischer Wert ly | 0,95 cm |
| Statischer Wert lz | 4,51 cm |
| Statischer Wert Wy | 0,89 cm² |
| Statischer Wert Wz | 2,2 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 21 mm |
| Länge | 500 mm |
| Maß L | 500 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Länge
Materialstärke
Breite
Höhe
Art.Nr.
MS4121P0200FT
tauchfeuerverzinkt
200 mm
2 mm
41 mm
21 mm
1122933
MS4121P0300FT
tauchfeuerverzinkt
300 mm
2 mm
41 mm
21 mm
1122934
MS4121P0400FT
tauchfeuerverzinkt
400 mm
2 mm
41 mm
21 mm
1122935
MS4121P0500FT
tauchfeuerverzinkt
500 mm
2 mm
41 mm
21 mm
1122936
MS4121P0600FT
tauchfeuerverzinkt
600 mm
2 mm
41 mm
21 mm
1122937
MS4121P0700FT
tauchfeuerverzinkt
700 mm
2 mm
41 mm
21 mm
1122938
MS4121P0800FT
tauchfeuerverzinkt
800 mm
2 mm
41 mm
21 mm
1122939
MS4121P0900FT
tauchfeuerverzinkt
900 mm
2 mm
41 mm
21 mm
1122940
Länge
MS4121P0200FT
Art.Nr.
1122933
Oberfläche
tauchfeuerverzinkt
Länge
200 mm
Materialstärke
2 mm
Breite
41 mm
Höhe
21 mm
MS4121P0300FT
Art.Nr.
1122934
Höhe
21 mm
Materialstärke
2 mm
Breite
41 mm
Oberfläche
tauchfeuerverzinkt
Länge
300 mm
MS4121P0400FT
Art.Nr.
1122935
Materialstärke
2 mm
Höhe
21 mm
Oberfläche
tauchfeuerverzinkt
Länge
400 mm
Breite
41 mm
MS4121P0500FT
Art.Nr.
1122936
Höhe
21 mm
Breite
41 mm
Länge
500 mm
Materialstärke
2 mm
Oberfläche
tauchfeuerverzinkt
MS4121P0600FT
Art.Nr.
1122937
Oberfläche
tauchfeuerverzinkt
Länge
600 mm
Breite
41 mm
Höhe
21 mm
Materialstärke
2 mm
MS4121P0700FT
Art.Nr.
1122938
Breite
41 mm
Materialstärke
2 mm
Oberfläche
tauchfeuerverzinkt
Länge
700 mm
Höhe
21 mm
MS4121P0800FT
Art.Nr.
1122939
Länge
800 mm
Materialstärke
2 mm
Höhe
21 mm
Breite
41 mm
Oberfläche
tauchfeuerverzinkt
MS4121P0900FT
Art.Nr.
1122940
Höhe
21 mm
Breite
41 mm
Länge
900 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm
