Montageschiene MS4121, Schlitz 22 mm, FT, gelocht

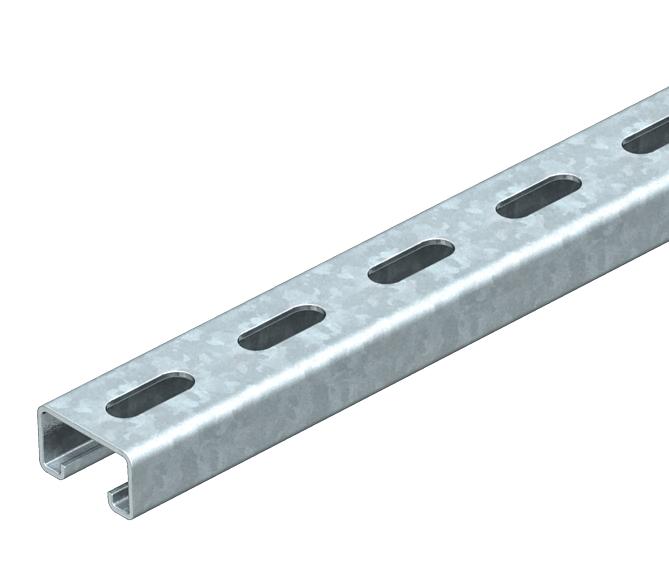

Montageschiene MS4121, Schlitz 22 mm, FT, gelocht
Art.Nr. 1122937 | EAN 4012195697725
Art.Nr. / Typ
Länge
Höhe
21 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Materialstärke
2 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,9164 kg CO₂e / 1 Stück |

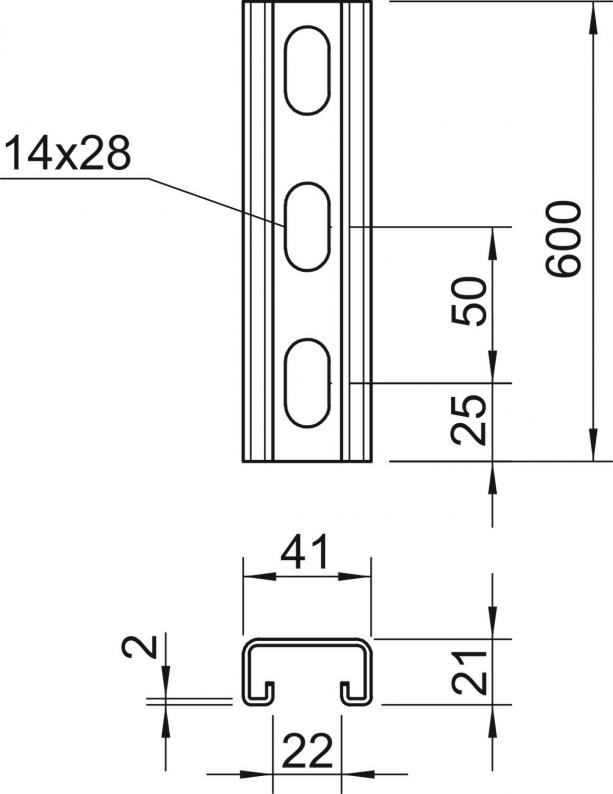

| Dimension | 600x41x21 |
| Funktionserhalt | ja |
| Lochgröße | 14x28 mm |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 1,65 cm² |
| Statischer Wert ly | 0,95 cm |
| Statischer Wert lz | 4,51 cm |
| Statischer Wert Wy | 0,89 cm² |
| Statischer Wert Wz | 2,2 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 21 mm |
| Länge | 600 mm |
| Maß L | 600 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Oberfläche
Länge
Breite
Materialstärke
Art.Nr.
MS4121P0200FT
21 mm
tauchfeuerverzinkt
200 mm
41 mm
2 mm
1122933
MS4121P0300FT
21 mm
tauchfeuerverzinkt
300 mm
41 mm
2 mm
1122934
MS4121P0400FT
21 mm
tauchfeuerverzinkt
400 mm
41 mm
2 mm
1122935
MS4121P0500FT
21 mm
tauchfeuerverzinkt
500 mm
41 mm
2 mm
1122936
MS4121P0600FT
21 mm
tauchfeuerverzinkt
600 mm
41 mm
2 mm
1122937
MS4121P0700FT
21 mm
tauchfeuerverzinkt
700 mm
41 mm
2 mm
1122938
MS4121P0800FT
21 mm
tauchfeuerverzinkt
800 mm
41 mm
2 mm
1122939
MS4121P0900FT
21 mm
tauchfeuerverzinkt
900 mm
41 mm
2 mm
1122940
Länge
MS4121P0200FT
Art.Nr.
1122933
Höhe
21 mm
Oberfläche
tauchfeuerverzinkt
Länge
200 mm
Breite
41 mm
Materialstärke
2 mm
MS4121P0300FT
Art.Nr.
1122934
Länge
300 mm
Höhe
21 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Materialstärke
2 mm
MS4121P0400FT
Art.Nr.
1122935
Breite
41 mm
Länge
400 mm
Höhe
21 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
2 mm
MS4121P0500FT
Art.Nr.
1122936
Materialstärke
2 mm
Länge
500 mm
Oberfläche
tauchfeuerverzinkt
Höhe
21 mm
Breite
41 mm
MS4121P0600FT
Art.Nr.
1122937
Länge
600 mm
Breite
41 mm
Materialstärke
2 mm
Höhe
21 mm
Oberfläche
tauchfeuerverzinkt
MS4121P0700FT
Art.Nr.
1122938
Materialstärke
2 mm
Oberfläche
tauchfeuerverzinkt
Länge
700 mm
Höhe
21 mm
Breite
41 mm
MS4121P0800FT
Art.Nr.
1122939
Länge
800 mm
Materialstärke
2 mm
Oberfläche
tauchfeuerverzinkt
Höhe
21 mm
Breite
41 mm
MS4121P0900FT
Art.Nr.
1122940
Länge
900 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Materialstärke
2 mm
Höhe
21 mm
