Montageschiene MS4141, Schlitz 22 mm, FS, gelocht

…

Art.Nr. 1122908 | EAN 4012195697503

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Länge

Oberfläche

bandverzinkt

Höhe

41 mm

Materialstärke

2,5 mm

Breite

41 mm

kl. VKE: 1 m

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.

Technische Daten

Abbrechbar	nein
Art der Lochung	Rücken gelocht
Ausführung	Einfachprofil
Bohrlochabstand mittig	50 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	5,8391 kg CO₂e / 1 Meter

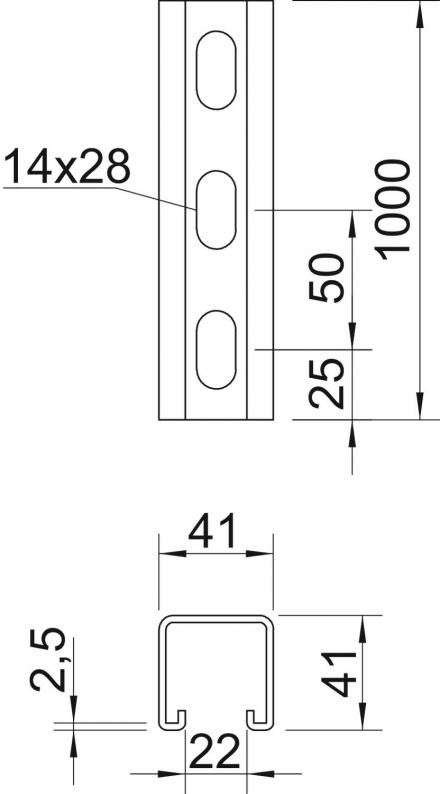

Dimension	1000x41x41
Funktionserhalt	ja
Lochgröße	14x28 mm
Materialstärke	2,5 mm
Mit Lochung	ja
Mit Zahnung	ja
Oberfläche	bandverzinkt
Profilform	C-Profil
Schlitzweite	22 mm
Statischer Wert A	2,97 cm²
Statischer Wert ly	6,05 cm
Statischer Wert lz	9,01 cm
Statischer Wert Wy	2,91 cm²
Statischer Wert Wz	4,4 cm²
Werkstoff	Stahl

Abmessungen

Breite	41 mm
Höhe	41 mm
Länge	1000 mm
Maß L	1000 mm

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (3)

Artikelbilder (2)

3D Daten Downloads (2)

Zubehör

Systemzubehör

Art.Nr. 1147214

Gleitmutter ZL

Typ

MS41SN M10 ZL

kl. VKE: 50 Stück

Art.Nr. 1148322

Hammerkopfschraube ZL

Typ

MS41HB M10x30 ZL

kl. VKE: 50 Stück

Art.Nr. 1175211

Bügelschelle, 1-fach Kunststoffdruckwanne FT

Typ

2056U 22 FT

kl. VKE: 100 Stück

Ausführungen

Länge

MS4141P1000FS

Art.Nr.

1122908

Oberfläche

bandverzinkt

Höhe

41 mm

Länge

1000 mm

Materialstärke

2,5 mm

Breite

41 mm

MS4141P3000FS

Art.Nr.

1122910

Breite

41 mm

Höhe

41 mm

Länge

3000 mm

Materialstärke

2,5 mm

Oberfläche

bandverzinkt

MS4141P6000FS

Art.Nr.

1122912

Oberfläche

bandverzinkt

Länge

6000 mm

Höhe

41 mm

Breite

41 mm

Materialstärke

2,5 mm
