Montageschiene MS4141, Schlitz 22 mm, FT, gelocht

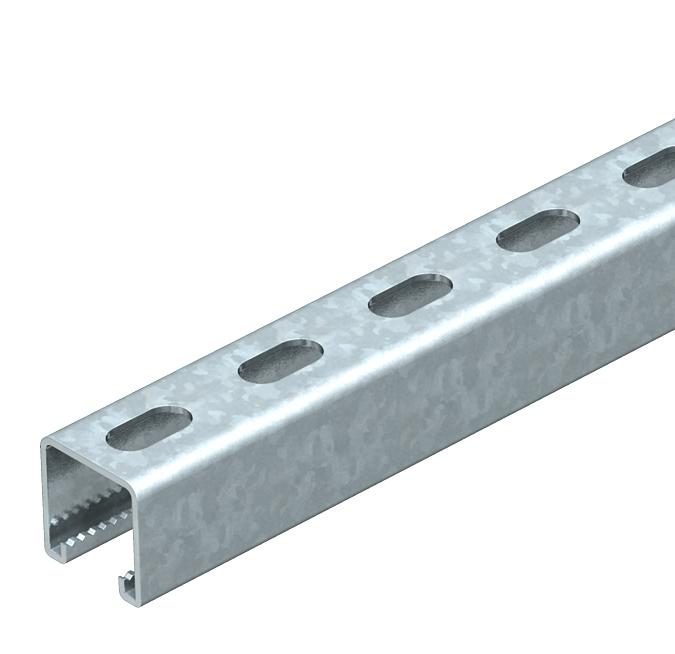

Montageschiene MS4141, Schlitz 22 mm, FT, gelocht
Art.Nr. 1122541 | EAN 4012195486916
Art.Nr. / Typ
Länge
Materialstärke
2,5 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Höhe
41 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,571 kg CO₂e / 1 Stück |

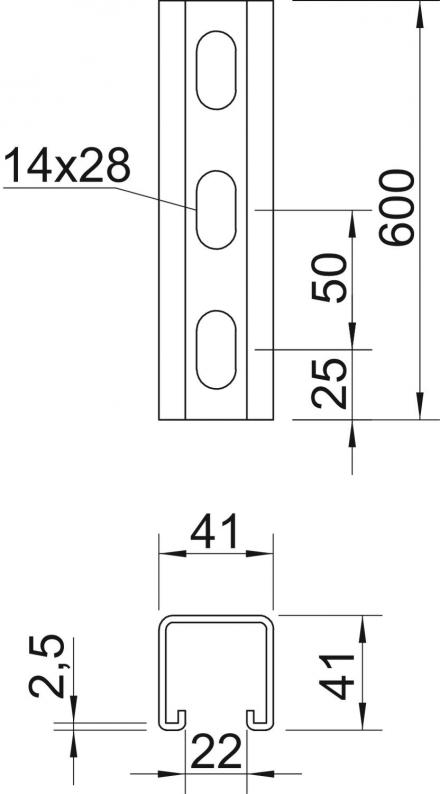

| Dimension | 600x41x41 |
| Funktionserhalt | ja |
| Lochgröße | 14x28 mm |
| Materialstärke | 2,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 2,97 cm² |
| Statischer Wert ly | 6,05 cm |
| Statischer Wert lz | 9,01 cm |
| Statischer Wert Wy | 2,91 cm² |
| Statischer Wert Wz | 4,4 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 41 mm |
| Länge | 600 mm |
| Maß L | 600 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (3)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Oberfläche
Breite
Länge
Höhe
Art.Nr.
MS4141P0200FT
2,5 mm
tauchfeuerverzinkt
41 mm
200 mm
41 mm
1122509
MS4141P0400FT
2,5 mm
tauchfeuerverzinkt
41 mm
400 mm
41 mm
1122525
MS4141P0500FT
2,5 mm
tauchfeuerverzinkt
41 mm
500 mm
41 mm
1122533
MS4141P0600FT
2,5 mm
tauchfeuerverzinkt
41 mm
600 mm
41 mm
1122541
MS4141P0700FT
2,5 mm
tauchfeuerverzinkt
41 mm
700 mm
41 mm
1122568
MS4141P0800FT
2,5 mm
tauchfeuerverzinkt
41 mm
800 mm
41 mm
1122576
MS4141P0900FT
2,5 mm
tauchfeuerverzinkt
41 mm
900 mm
41 mm
1122584
