Montageschiene MS4141, Schlitz 22 mm, FT, gelocht

Montageschiene MS4141, Schlitz 22 mm, FT, gelocht

Art.Nr. 1122576 | EAN 4012195487098

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Oberfläche
tauchfeuerverzinkt
Höhe
41 mm
Materialstärke
2,5 mm
Breite
41 mm

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

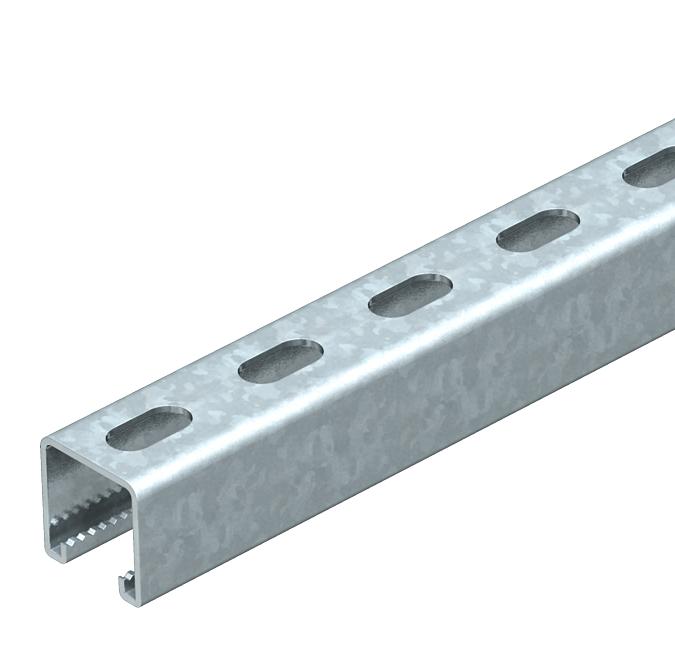

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Bügelschelle f. C-Profilschiene, Schlitzweite 18-22 mm
  • Schlitzweite 22 mm
  • Funktionserhaltklasse E30
  • Funktionserhaltklasse E90

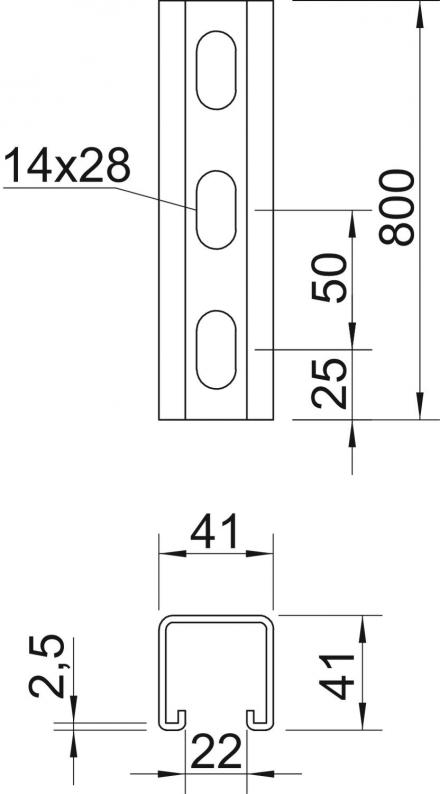

Technische Daten

Technische Daten

Abbrechbarnein
Art der LochungRücken gelocht
AusführungEinfachprofil
Bohrlochabstand mittig50 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate4,5813 kg CO₂e / 1 Stück
Dimension800x41x41
Funktionserhaltja
Lochgröße14x28 mm
Materialstärke2,5 mm
Mit Lochungja
Mit Zahnungja
Oberflächetauchfeuerverzinkt
ProfilformC-Profil
Schlitzweite22 mm
Statischer Wert A2,97 cm²
Statischer Wert ly6,05 cm
Statischer Wert lz9,01 cm
Statischer Wert Wy2,91 cm²
Statischer Wert Wz4,4 cm²
WerkstoffStahl

Abmessungen

Breite41 mm
Höhe41 mm
Länge800 mm
Maß L800 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Artikelbilder (3)
3D Daten Downloads (2)

Zubehör

Systemzubehör

Art.Nr. 1147214

Gleitmutter ZL
Typ
MS41SN M10 ZL

kl. VKE: 50 Stück

Art.Nr. 1148322

Hammerkopfschraube ZL
Typ
MS41HB M10x30 ZL

kl. VKE: 50 Stück

Typ
2056U 22 FT

kl. VKE: 100 Stück

Ausführungen

Länge
MS4141P0200FT
Art.Nr.
1122509
Länge
200 mm
Oberfläche
tauchfeuerverzinkt
Höhe
41 mm
Materialstärke
2,5 mm
Breite
41 mm
MS4141P0400FT
Art.Nr.
1122525
Breite
41 mm
Oberfläche
tauchfeuerverzinkt
Länge
400 mm
Höhe
41 mm
Materialstärke
2,5 mm
MS4141P0500FT
Art.Nr.
1122533
Länge
500 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Höhe
41 mm
Materialstärke
2,5 mm
MS4141P0600FT
Art.Nr.
1122541
Höhe
41 mm
Breite
41 mm
Materialstärke
2,5 mm
Länge
600 mm
Oberfläche
tauchfeuerverzinkt
MS4141P0700FT
Art.Nr.
1122568
Oberfläche
tauchfeuerverzinkt
Materialstärke
2,5 mm
Breite
41 mm
Höhe
41 mm
Länge
700 mm
MS4141P0800FT
Art.Nr.
1122576
Höhe
41 mm
Breite
41 mm
Materialstärke
2,5 mm
Oberfläche
tauchfeuerverzinkt
Länge
800 mm
MS4141P0900FT
Art.Nr.
1122584
Länge
900 mm
Materialstärke
2,5 mm
Oberfläche
tauchfeuerverzinkt
Breite
41 mm
Höhe
41 mm
