Montageschiene MS4141, Schlitzweite 22mm, FT, Seitenlochung
Montageschiene MS4141, Schlitzweite 22mm, FT, Seitenlochung
Art.Nr. 1122487 | EAN 4012195050742
Art.Nr. / Typ
Länge
Höhe
41 mm
Breite
41 mm
Materialstärke
2,5 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 6 m
6m
Beschreibung

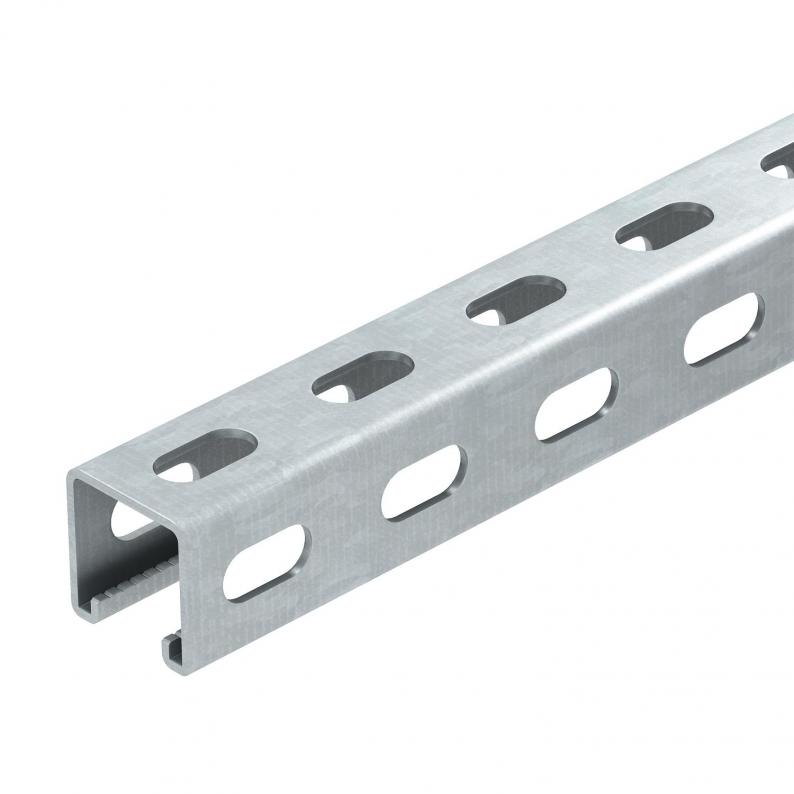

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | 3 Seiten gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,2799 kg CO₂e / 1 Meter |

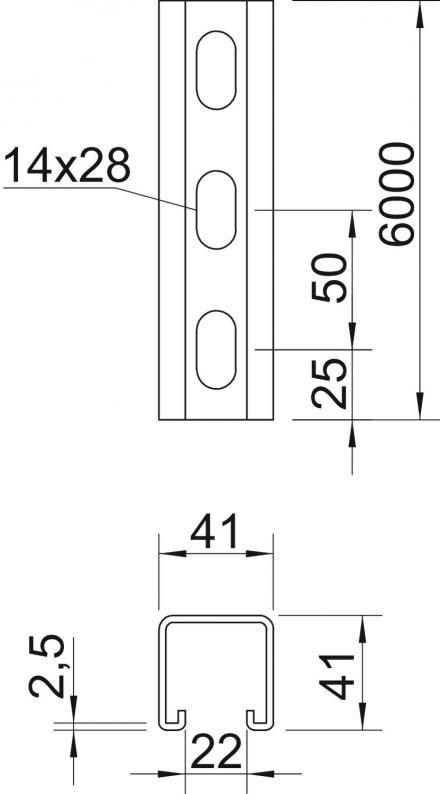

| Dimension | 6000x41x41 |
| Funktionserhalt | ja |
| Lochgröße | 11x25 mm |
| Materialstärke | 2,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | ja |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 2,42 cm² |
| Statischer Wert ly | 6 cm |
| Statischer Wert lz | 6,97 cm |
| Statischer Wert Wy | 2,49 cm² |
| Statischer Wert Wz | 2,88 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 41 mm |
|---|---|
| Höhe | 41 mm |
| Länge | 6000 mm |
| Maß L | 6000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (2)
Ausführungen
Typ
Höhe
Breite
Materialstärke
Oberfläche
Länge
Art.Nr.
MS4141PP3000FT
41 mm
41 mm
2,5 mm
tauchfeuerverzinkt
3000 mm
1122483
MS4141PP6000FT
41 mm
41 mm
2,5 mm
tauchfeuerverzinkt
6000 mm
1122487
Länge
MS4141PP3000FT
Art.Nr.
1122483
Höhe
41 mm
Breite
41 mm
Materialstärke
2,5 mm
Oberfläche
tauchfeuerverzinkt
Länge
3000 mm
MS4141PP6000FT
Art.Nr.
1122487
Höhe
41 mm
Länge
6000 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
2,5 mm
Breite
41 mm
