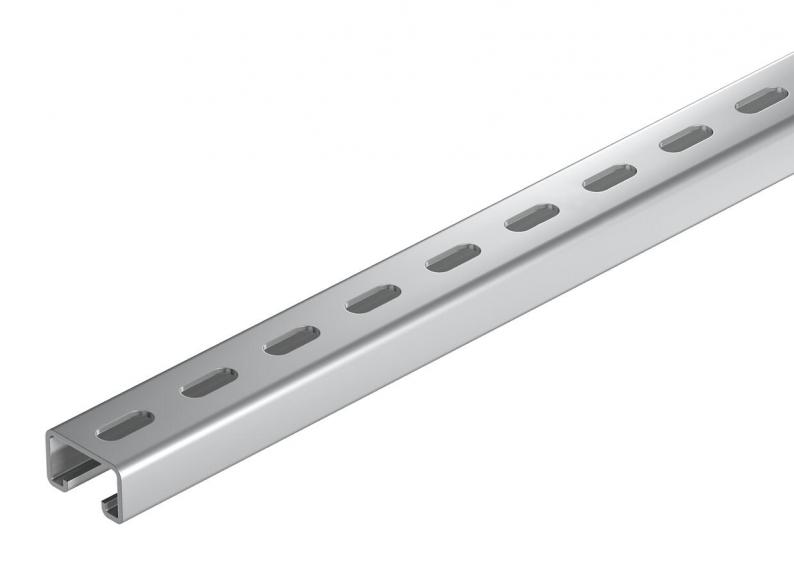

Montageschiene MS5030, Schlitz 22 mm, A2, gelocht

Montageschiene MS5030, Schlitz 22 mm, A2, gelocht

Art.Nr. 1121480 | EAN 4012195049272

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Breite
50 mm
Materialstärke
3 mm
Höhe
30 mm
Oberfläche
blank, nachbehandelt

kl. VKE: 2 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schlitzweite 22 mm
  • Bügelschelle f. C-Profilschiene, Schlitzweite 18-22 mm

Technische Daten

Technische Daten

Abbrechbarnein
Art der LochungRücken gelocht
AusführungEinfachprofil
Bohrlochabstand mittig50 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate14,9268 kg CO₂e / 1 Meter

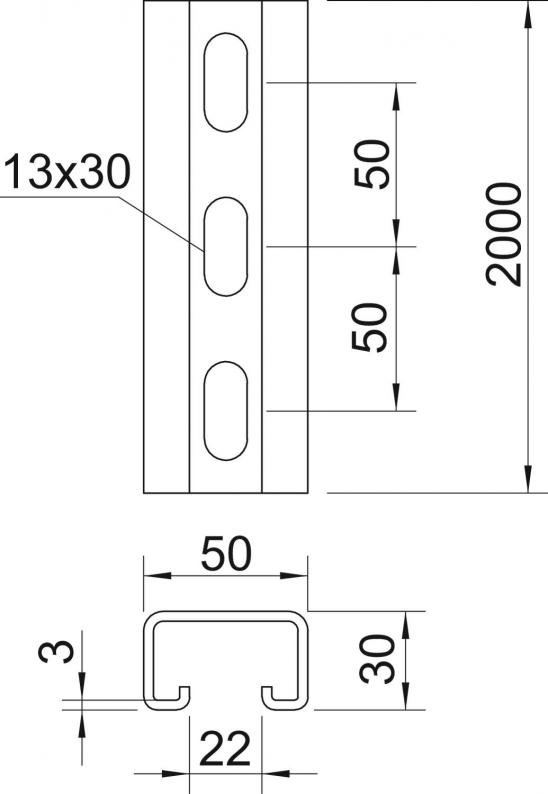

Dimension2000x50x30
Funktionserhaltnein
Materialstärke3 mm
Mit Lochungja
Mit Zahnungnein
Oberflächeblank, nachbehandelt
ProfilformC-Profil
Schlitzweite18 mm
Statischer Wert A3,39 cm²
Statischer Wert ly3,99 cm
Statischer Wert lz13,11 cm
Statischer Wert Wy3,95 cm²
Statischer Wert Wz6,38 cm²
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite50 mm
Höhe30 mm
Länge2000 mm
Maß L2000 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (1)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 1147190

Gleitmutter A4
Typ
MS50SN M10 A4

kl. VKE: 50 Stück

Art.Nr. 1148268

Hakenkopfschraube A4
Typ
MS50HB M10x30 A4

kl. VKE: 50 Stück

Typ
2056U 22 FT

kl. VKE: 100 Stück

Ausführungen

Länge
MS5030P2000A2
Art.Nr.
1121480
Breite
50 mm
Materialstärke
3 mm
Höhe
30 mm
Länge
2000 mm
Oberfläche
blank, nachbehandelt
MS5030P6000A2
Art.Nr.
1121499
Oberfläche
blank, nachbehandelt
Länge
6000 mm
Materialstärke
3 mm
Breite
50 mm
Höhe
30 mm
