Montageschiene MS5030, Schlitz 22 mm, FT, gelocht
Montageschiene MS5030, Schlitz 22 mm, FT, gelocht
Art.Nr. 1121336 | EAN 4012195068310
Art.Nr. / Typ
Länge
Höhe
30 mm
Breite
50 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
3 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

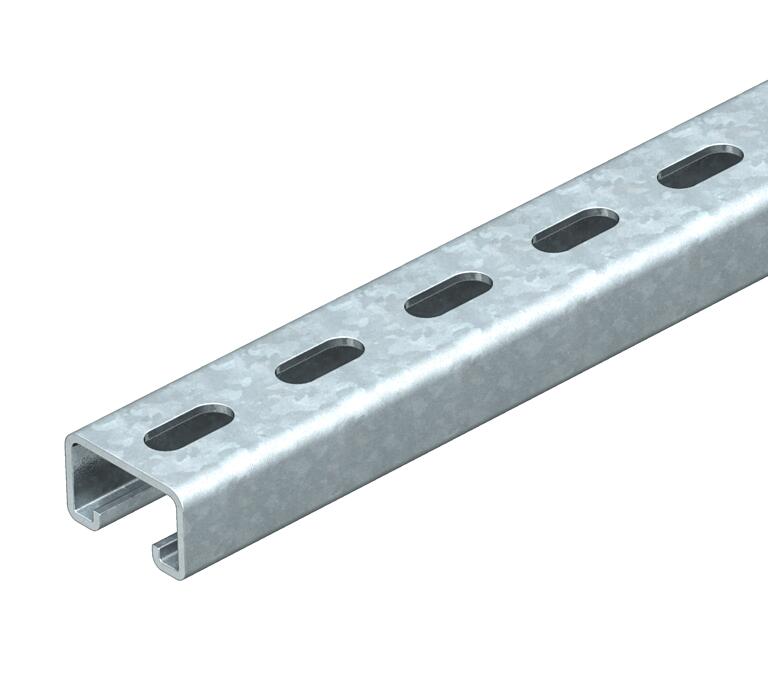

Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 6,1935 kg CO₂e / 1 Stück |
| Dimension | 900x50x30 |
| Funktionserhalt | ja |
| Materialstärke | 3 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Schlitzweite | 22 mm |
| Statischer Wert A | 3,39 cm² |
| Statischer Wert ly | 3,99 cm |
| Statischer Wert lz | 13,11 cm |
| Statischer Wert Wy | 3,95 cm² |
| Statischer Wert Wz | 6,38 cm² |
| Werkstoff | Stahl |

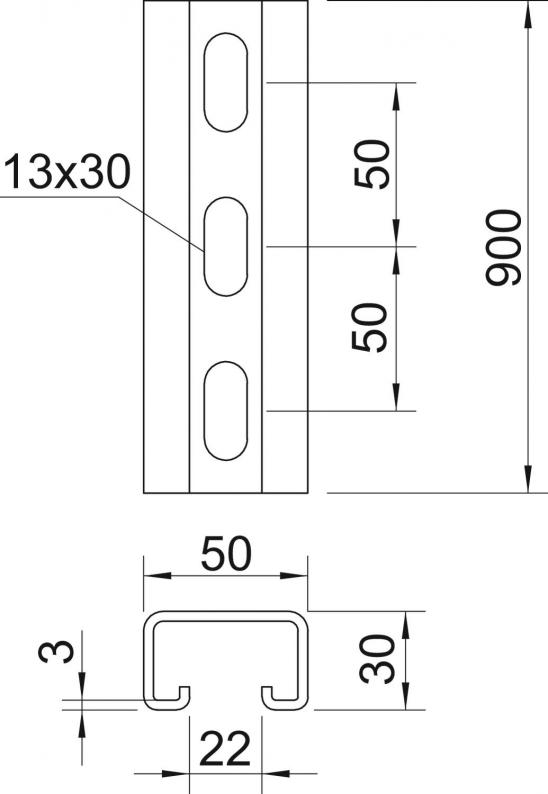

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 30 mm |
| Länge | 900 mm |
| Maß L | 900 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Länge
Breite
Oberfläche
Materialstärke
Art.Nr.
MS5030P0300FT
30 mm
300 mm
50 mm
tauchfeuerverzinkt
3 mm
1121243
MS5030P0400FT
30 mm
400 mm
50 mm
tauchfeuerverzinkt
3 mm
1121278
MS5030P0600FT
30 mm
600 mm
50 mm
tauchfeuerverzinkt
3 mm
1121294
MS5030P0800FT
30 mm
800 mm
50 mm
tauchfeuerverzinkt
3 mm
1121308
MS5030P0900FT
30 mm
900 mm
50 mm
tauchfeuerverzinkt
3 mm
1121336
MS5030P1500FT
30 mm
1500 mm
50 mm
tauchfeuerverzinkt
3 mm
1121363
MS5030P0200FT
30 mm
200 mm
50 mm
tauchfeuerverzinkt
3 mm
1121391
MS5030P0500FT
30 mm
500 mm
50 mm
tauchfeuerverzinkt
3 mm
1121405
Länge
MS5030P0300FT
Art.Nr.
1121243
Höhe
30 mm
Länge
300 mm
Breite
50 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
3 mm
MS5030P0400FT
Art.Nr.
1121278
Oberfläche
tauchfeuerverzinkt
Materialstärke
3 mm
Höhe
30 mm
Breite
50 mm
Länge
400 mm
MS5030P0600FT
Art.Nr.
1121294
Breite
50 mm
Materialstärke
3 mm
Höhe
30 mm
Oberfläche
tauchfeuerverzinkt
Länge
600 mm
MS5030P0800FT
Art.Nr.
1121308
Materialstärke
3 mm
Oberfläche
tauchfeuerverzinkt
Länge
800 mm
Breite
50 mm
Höhe
30 mm
MS5030P0900FT
Art.Nr.
1121336
Materialstärke
3 mm
Länge
900 mm
Breite
50 mm
Oberfläche
tauchfeuerverzinkt
Höhe
30 mm
MS5030P1500FT
Art.Nr.
1121363
Länge
1500 mm
Oberfläche
tauchfeuerverzinkt
Materialstärke
3 mm
Breite
50 mm
Höhe
30 mm
MS5030P0200FT
Art.Nr.
1121391
Länge
200 mm
Materialstärke
3 mm
Oberfläche
tauchfeuerverzinkt
Breite
50 mm
Höhe
30 mm
MS5030P0500FT
Art.Nr.
1121405
Höhe
30 mm
Breite
50 mm
Materialstärke
3 mm
Oberfläche
tauchfeuerverzinkt
Länge
500 mm
