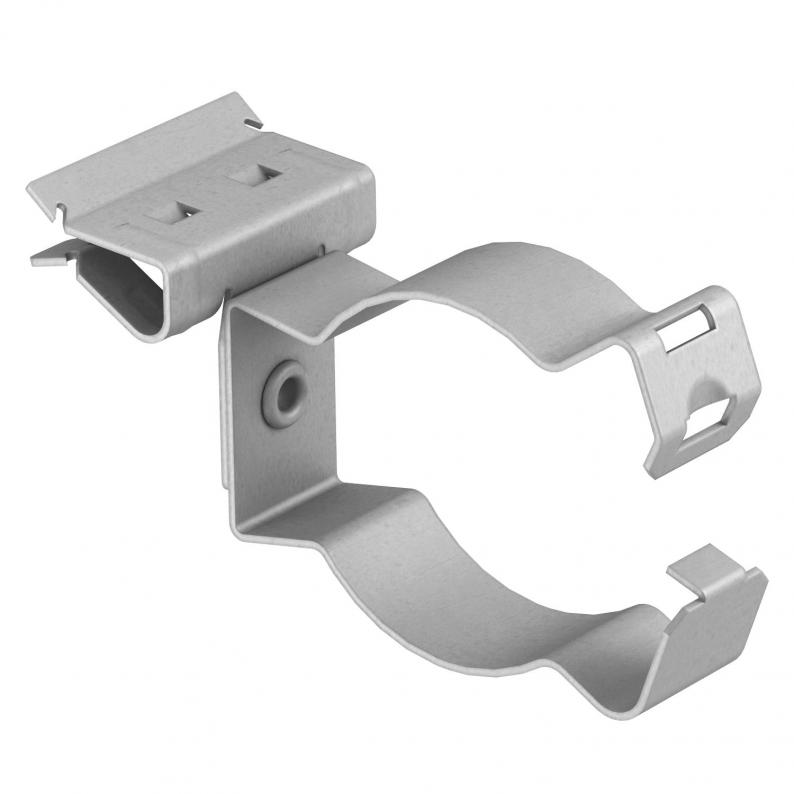

Trägerklammer, für Rohre, geschlossen/seitlich
Trägerklammer, für Rohre, geschlossen/seitlich
Art.Nr. 1483705 | EAN 4012196502691
Art.Nr. / Typ
Rohr-/Kabeldurchmesser min.
Rohr-/Kabeldurchmesser max.
Flanschdicke F min.
Flanschdicke F max.
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer zum Aufschlagen mit geschlossener Rohraufnahme als individuelle Befestigungslösung am Träger.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,45 kN |
| Dimension | 8-14mm |
| Flanschdicke F max. | 14 mm |
| Flanschdicke F min. | 8 mm |
| Oberfläche | Zinklamelle |
| Rohr-/Kabeldurchmesser max. | 32 mm |
| Rohr-/Kabeldurchmesser min. | 30 mm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |
Downloads
0 ausgewählt
Datenblatt (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Rohr-/Kabeldurchmesser min.
Rohr-/Kabeldurchmesser max.
Flanschdicke F min.
Flanschdicke F max.
Art.Nr.
BCHPC 2-4 D25
22 mm
26 mm
2 mm
4 mm
1483683
BCHPC 2-4 D32
30 mm
32 mm
2 mm
4 mm
1483685
BCHPC 4-8 D25
22 mm
26 mm
4 mm
8 mm
1483689
BCHPC 4-8 D40
36 mm
40 mm
4 mm
8 mm
1483693
BCHPC 8-14 D32
30 mm
32 mm
8 mm
14 mm
1483705
BCHPC 14-20 D40
36 mm
40 mm
14 mm
20 mm
1483717
Rohr-/Kabeldurchmesser min.
Rohr-/Kabeldurchmesser max.
Flanschdicke F min.
Flanschdicke F max.
BCHPC 2-4 D25
Art.Nr.
1483683
Rohr-/Kabeldurchmesser min.
22 mm
Rohr-/Kabeldurchmesser max.
26 mm
Flanschdicke F min.
2 mm
Flanschdicke F max.
4 mm
BCHPC 2-4 D32
Art.Nr.
1483685
Rohr-/Kabeldurchmesser max.
32 mm
Rohr-/Kabeldurchmesser min.
30 mm
Flanschdicke F min.
2 mm
Flanschdicke F max.
4 mm
BCHPC 4-8 D25
Art.Nr.
1483689
Rohr-/Kabeldurchmesser min.
22 mm
Rohr-/Kabeldurchmesser max.
26 mm
Flanschdicke F max.
8 mm
Flanschdicke F min.
4 mm
BCHPC 4-8 D40
Art.Nr.
1483693
Flanschdicke F max.
8 mm
Flanschdicke F min.
4 mm
Rohr-/Kabeldurchmesser max.
40 mm
Rohr-/Kabeldurchmesser min.
36 mm
BCHPC 8-14 D32
Art.Nr.
1483705
Flanschdicke F min.
8 mm
Flanschdicke F max.
14 mm
Rohr-/Kabeldurchmesser max.
32 mm
Rohr-/Kabeldurchmesser min.
30 mm
BCHPC 14-20 D40
Art.Nr.
1483717
Rohr-/Kabeldurchmesser max.
40 mm
Rohr-/Kabeldurchmesser min.
36 mm
Flanschdicke F max.
20 mm
Flanschdicke F min.
14 mm
