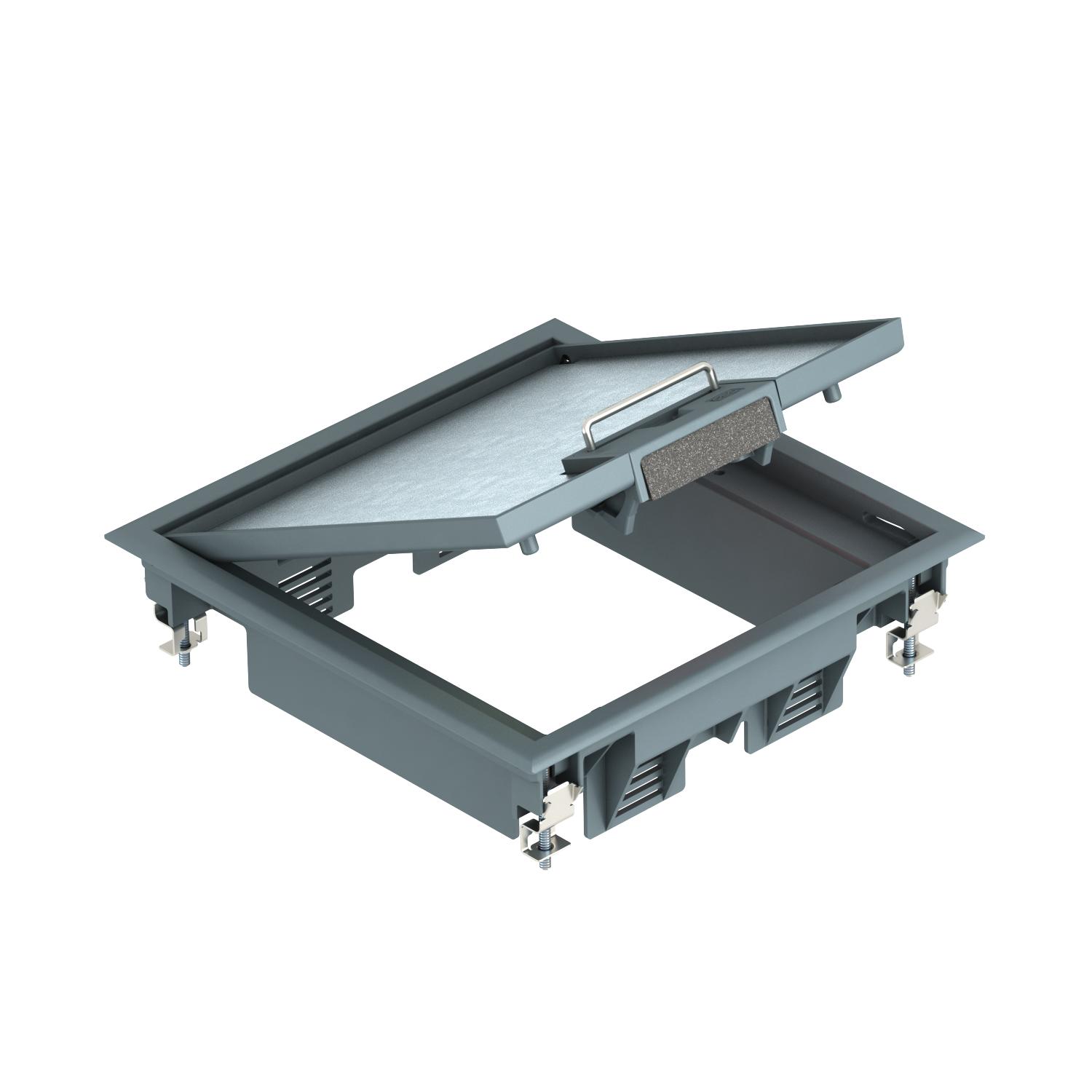

Geräteeinsätze GES: Bewährte Lösung

Geräteeinbaueinheiten stellen in der Bodenkonstruktion den Installationsraum für Strom-, Daten- und Multimedia-Anschlüsse dar. Je nach Anwendungsfall sind verschiedene Lösungen verfügbar. Für die Büroinstallation haben sich die Geräteeinsätze GES ganz besonders bewährt. Sie versorgen Arbeitsplätze und Besprechungsräume über den Boden zuverlässig und unauffällig mit Strom- und Datenanschlüssen. Dabei überzeugen sie mit einer Vielfalt an Farben, Formen und Größen sowie intelligenten Details.



Formvielfalt
Die Geräteeinsätze GES sind in runder und eckiger Bauform erhältlich.

Größenvielfalt
Die eckigen Geräteeinsätze sind in den Nenngrößen 2, 4, 6 und 9 erhältlich.
Die runde Variante ist in den Nenngrößen R4, R7 und R9 erhältlich.

Materialvielfalt
Als Material für die Geräteeinsätze kommen Polyamid, Edelstahl oder Aluminium zum Einsatz.

Farbvielfalt
Das Farbspektrum umfasst Eisengrau, Graubeige, Graphitschwarz und Edelstahl.

Für welche Bodenbeläge sind die Geräteeinsätze GES geeignet?

Das GES System bietet Lösungen für

  • nass gepflegte Bodenbeläge wie Fliesen und Steinböden
  • trocken gepflegte Teppichböden und textile Bodenbeläge
  • feucht gepflegte Bodenbeläge wie Linoleum, PVC, Parkett und Laminat

Somit lassen sich die Geräteeinsätze unauffällig in jeden Bodenbelag einsetzen.

Mit welchen Bodenaufbauten sind die Geräteeinsätze kompatibel?

Die Geräteeinsätze eignen sich sowohl für den Einbau in Systemböden als auch in Unterflur-Kanalsystemen von OBO, wie dem estrichüberdeckten Kanalsystem EÜK und dem offenen,
estrichbündigem Kanalsystem OKA.

Für welche Belastungen sind die Geräteeinbaueinheiten GES ausgelegt?

Für die Geräteeinsätze aus Kunststoff empfehlen wir Belastungen bis 2.000 N (200 kg). Die Metallausführung sieht nicht nur edel aus, sondern ist auch stärker belastbar. Hier liegt die empfohlene Belastung bei 3.000 N (300 kg). Für Anwendungsbereiche mit erhöhtem Lastenaufkommen sind weitere spezielle Lösungen, wie Kassetten und Schwerlast-Kassetten verfügbar.

Vorteile der Geräteeinsätze GES

  • Einfach zu öffnen: Zwei Varianten stehen zur Auswahl, die sich beide für eine einfache Öffnung bewährt haben: Ein im Schnurauslass integrierter Griffbügel oder ein Deckel mit Rastschieber.
  • System Modul 45: Als Standard für die Elektroinstallation in Unterflur-Systemen hat sich das System Modul 45 durchgesetzt. Das System bietet ein breites Spektrum an Installationslösungen für Strom, Daten- und Multimediatechnik. Der Einbau erfolgt werkzeuglos in Universalträgern und Gerätebechern.
  • Anpassbare Rahmenhöhen: Durch Entnahme oder Zuführung von Distanzstücken kann die gewünschte Rahmenhöhe ganz einfach an den Bodenbelag angepasst werden.
  • Absenkbarer Gerätebecher: Die Gerätebecher für die Installation von Energie-, Daten- und Multimediatechnik lassen sich in der Rastleiter maximal um 25 mm absenken.
  • Variantenvielfalt: In die Einsätze der Nenngrößen 4,6 und 9 lassen sich bis zu 6, 9 oder 12 Modul 45-Geräte für Strom, Daten oder Multimedia installieren.

Welche Alternativen bietet OBO an?

Die Lösung für nass gepflegte Böden aus dem OBO-Sortiment für Geräteeinsätze ist der GRAF9. Er ist komplett aus Metall gefertigt und weist eine hohe Belastungsfähigkeit auf.
Speziell für dünnschichtige Bodenaufbauten ist der Geräteeinsatz GES55 geeignet. Die System 55-Geräteeinsätze stellen wir Ihnen hier genauer vor.

Die Planungs-Checklist für Ihre Geräteeinsätze

Hier finden Sie eine Checkliste mit Planungskriterien, die Sie bei der Auswahl von Unterflur-Systemen mit Geräteeinsatz unterstützt.

  • Die Art des Fußbodenbelags spielt eine wichtige Rolle bei der Auswahl des passenden Geräteeinsatzes. Bei nass gepflegten Böden ist ein Geräteeinsatz mit Tubus stets die beste Wahl.
  • Wählen Sie die Größe des Geräteeinsatzes nach Anzahl der einzubauenden Installationsgeräte aus.
  • Beachten Sie die Mindesteinbautiefe für die Installation von Steckdosen, Daten- und Multimedia-Anschlüssen.
  • Welchen Lasten sind Ihre Geräteeinsätze ausgesetzt? Geräteeinsätze aus Kunststoff sind perfekt ausgelegt für die im Büro- und Verwaltungsbau üblichen Lasten. Bei erhöhten Lastanforderungen hingegen sollten Sie Geräteeinsätze aus Metall verwenden.
  • Wenn Sie den Bodenbelag in den Geräteeinsatzdeckel einbringen, dann berücksichtigen Sie dabei die Höhenanpassung und die Dehnungsfugen.
