Hauptleitungsabzweigklemme, 5-polig
Hauptleitungsabzweigklemme, 5-polig
Art.Nr. 2009036 | EAN 4012196614332
Art.Nr. / Typ
2009036 / HLAK 5-10x16
Anschlussart
schrauben
kl. VKE: 1 Stück
1Stück
Beschreibung

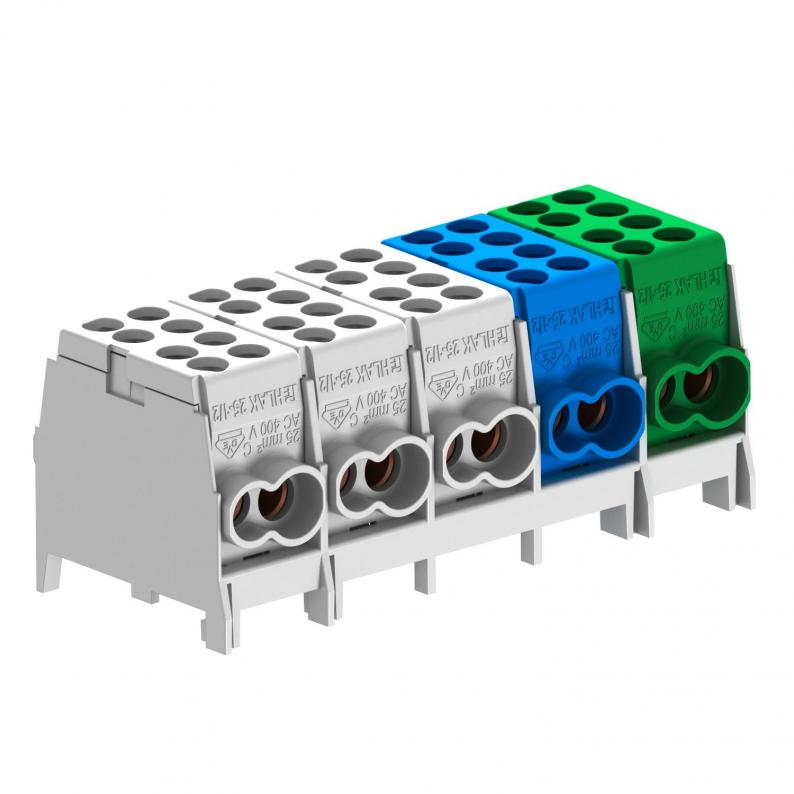

5-polige Hauptleitungsabzweigklemme mit 2 x 16 mm² + 2 x 25 mm² Leiteranschlussquerschnitten pro Pol. Mit 2 Schrauben pro Klemmstelle für einen sicheren Kontaktdruck. Hochfeste Schnellbefestigung aus verzinktem Stahlblech zur einfachen Montage auf Tragschienen.
Klemmabdeckungen sind in den üblichen Leiterfarben lieferbar.
Klemmabdeckungen sind in den üblichen Leiterfarben lieferbar.
Technische Daten
Technische Daten
| Anschließbarer Leiterquerschnitt eindrähtig max. | 25 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig min. | 1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse max. | 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse min. | 1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig max. | 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig min. | 16 mm² |
| Anschlussart | schrauben |
| Anschlussposition | oben/unten |
| Anschlussquerschnitt mehrdrähtig max. | 25 mm² |
| Anschlussquerschnitt mehrdrähtig min. | 16 mm² |
| Anzahl der Klemmstellen | 20 |
| Anzahl der Klemmstellen je Pol | 4 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0717 kg CO₂e / 1 Stück |
| Dimension | 16/25mm² |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 960°C |
| Geeignet für Bandleiteranschluss | nein |
| Geeignet für flexible Leiter | nein |
| Geeignet für Massivleiter | ja |
| Geeignet für mehrdrahtige Leiter | ja |
| Geeignet für Rundleiteranschluss | ja |
| Geeignet für Sektorleiteranschluss | ja |
| Halogenfrei | ja |
| Isolierstoff | Thermoplast |
| Max. Bemessungsbetriebsstrom Ie | 130 A |
| Max. Kabelquerschnitt | 25 mm² |
| Max. Leiterquerschnitt | 25 mm² |
| Mit Betätigungshebeln | nein |
| Nennquerschnitt min. | 25 mm² |
| Nennspannung | 960 V |
| Nennstrom | 130 A |
| Polzahl | 5 |
| ROHS Konform | ja |
| Schlagfest | ja |
| Temperatureinsatzbereich max. | 70 °C |
| Temperatureinsatzbereich min. | -25 °C |
| Transparent | nein |
| Umgebungstemperatur | 40 °C |
| VDE geprüft | ja |
Abmessungen
| Breite | 47 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 100 mm |
