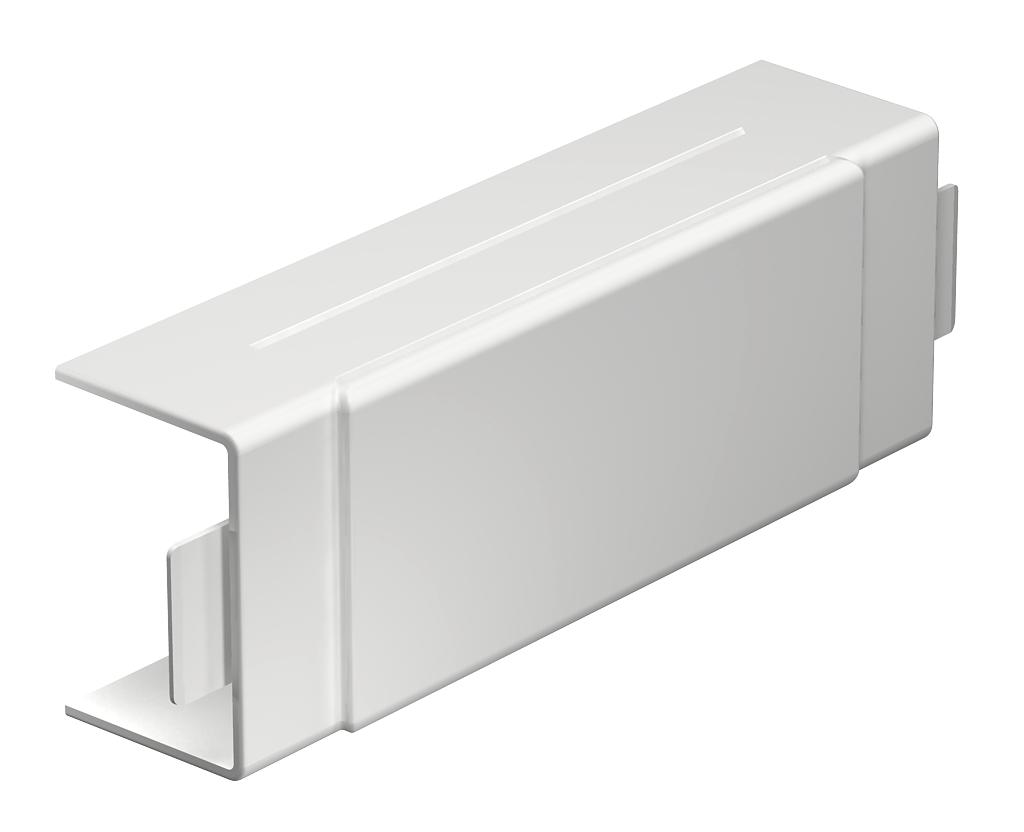

T- und Kreuzstückhaube, für Kanal Typ WDK 40060
T- und Kreuzstückhaube, für Kanal Typ WDK 40060
Art.Nr. 6192556 | EAN 4012196796519
Art.Nr. / Typ
Farbe
Maß b
63 mm
Maß a
190 mm
Maß H
60 mm
kl. VKE: 2 Stück
2Stück
Beschreibung
T- und Kreuzstückhaube zur Richtungsänderung der WDK-Kanäle. Das Formteil ist für den Anschluss unterschiedlicher Kanalquerschnitte seitlich vorperforiert.
Technische Daten
Technische Daten
| Antibakterielle Behandlung | nein |
|---|---|
| Ausführung | Haubenformteil |
| Befestigungsart | aufrastbar |
| Dimension | 40x60mm |
| Farbe | reinweiß; RAL 9010 |
| Funktionserhalt | nein |
| für Kanal-Abmessung | 40x60 |
| Kanaltiefe | 40 mm |
| Schutzart | IP30 |
| Schutzgrad IK-Code | IK04 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |
Abmessungen
| Breite | 65 mm |
|---|---|
| Höhe | 40 mm |
| Länge | 190 mm |
| Maß a | 190 mm |
| Maß b | 63 mm |
| Maß H | 60 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß b
Farbe
Maß a
Maß H
Art.Nr.
WDK HK40060GR
63 mm
steingrau; RAL 7030
190 mm
60 mm
6023312
WDK HK40060CW
63 mm
cremeweiß; RAL 9001
190 mm
60 mm
6162002
WDK HK40060LGR
63 mm
lichtgrau; RAL 7035
190 mm
60 mm
6182925
WDK HK40060RW
63 mm
reinweiß; RAL 9010
190 mm
60 mm
6192556
Farbe
WDK HK40060GR
Art.Nr.
6023312
Maß b
63 mm
Farbe
steingrau; RAL 7030
Maß a
190 mm
Maß H
60 mm
WDK HK40060CW
Art.Nr.
6162002
Maß a
190 mm
Maß H
60 mm
Maß b
63 mm
Farbe
cremeweiß; RAL 9001
WDK HK40060LGR
Art.Nr.
6182925
Maß b
63 mm
Farbe
lichtgrau; RAL 7035
Maß H
60 mm
Maß a
190 mm
WDK HK40060RW
Art.Nr.
6192556
Farbe
reinweiß; RAL 9010
Maß b
63 mm
Maß a
190 mm
Maß H
60 mm
