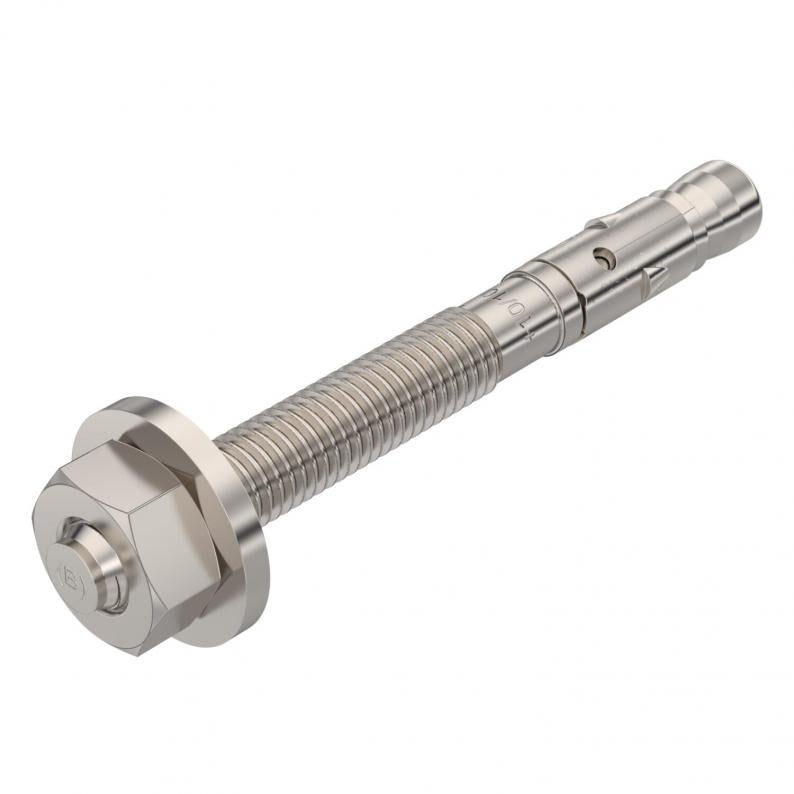

Bolzenanker FAZ II P A4
Typ FAZIIPlus10/10R
|Art.Nr. 3498974
|EAN 4012197507282
Art.Nr. / Typ
Länge
Gewinde
Werkstoff
kl. VKE: 50 Stück
50Stück
Stück
Beschreibung
Bolzenanker FAZ II Plus zur Verankerung mittelschwerer bis schwerer Lasten in gerissenem oder ungerissenem Beton. Geeignet für hohe Lasten mit geringen Rand- und Achsenabständen. Zum Einschlagen.
Europäisch Technische Bewertung ETA-19/0520, inklusive charakteristischer Werte unter Brandeinwirkung bis Feuerwiderstandsdauer R 120.
Nachweis der Eignung bei seismischen Einwirkungen, Kategorien C1 und C2.
Europäisch Technische Bewertung ETA-19/0520, inklusive charakteristischer Werte unter Brandeinwirkung bis Feuerwiderstandsdauer R 120.
Nachweis der Eignung bei seismischen Einwirkungen, Kategorien C1 und C2.
Technische Daten

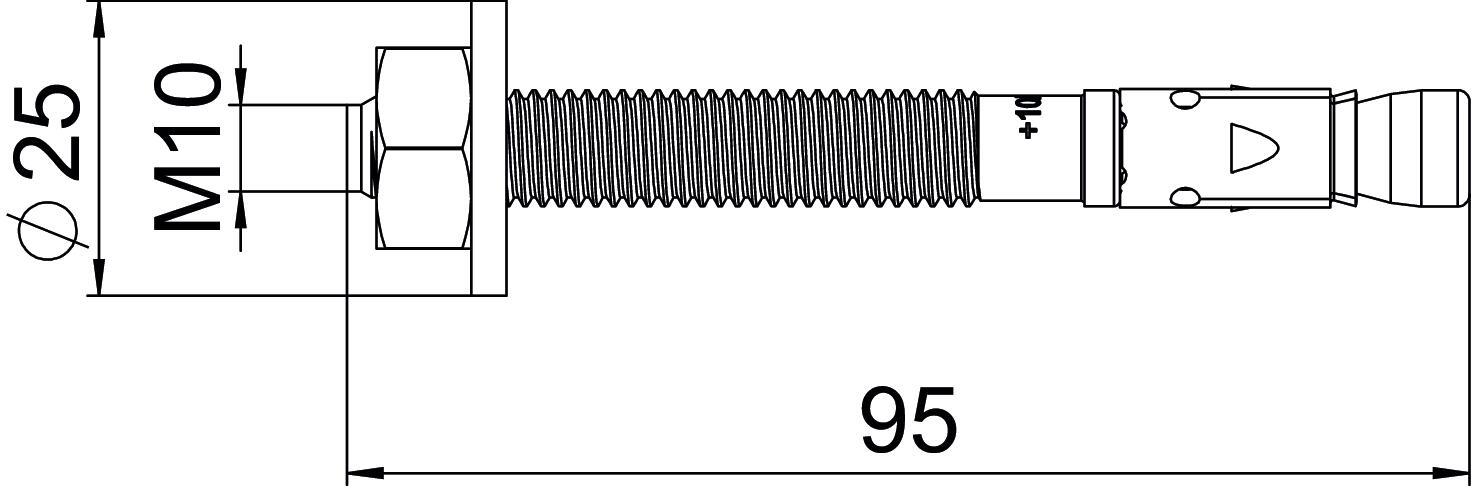

Abmessungen
| Länge | 95 mm |
|---|---|
| Maß L | 95 mm |
Technische Daten
| Gewinde metrisch | 10 |
|---|---|
| Gewinde | M10 |
| Ausführung Dübel/Nägel/Schrauben | Spreizdübel |
| Zulassungen vorhanden | ja |
| Klemmstärke | 10 mm |
| Schlüsselweite | 17 |
| Ausführung | zum Einstecken |
| ROHS Konform | ja |
| Gewindelänge | 53 mm |
| Bohrungsdurchmesser min. | 10 mm |
| Bohrlochtiefe | 74,5 mm |
| Gewindeart | metrisch |
| Dimension | M10x95 |
| Werkstoff | Edelstahl, rostfrei |
| Farbe | edelstahl |
| Montageart Dübel, Anker | Durchsteckmontage, Vorsteckmontage, Abstandsmontage |
| Ausführung Anker | Bolzen |
| Befestigungsvorrichtung Anker | Mutter |
| Schraubsystem Anker | Außensechskant |
| Klemmbereich min. | 10 mm |
| Klemmbereich max. | 30 mm |
| ETA Erdbebenbewertung | C1 und C2 |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Zertifikate (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Gewinde
Werkstoff
Art.Nr.
FAZIIPlus 8/10
75
M8
Stahl
3498900
FAZIIPlus 8/30
95
M8
Stahl
3498902
FAZIIPlus 8/100
165
M8
Stahl
3498906
FAZIIPlus 10/10K
75
M10
Stahl
3498910
FAZIIPlus 10/10
95
M10
Stahl
3498912
FAZIIPlus 10/30
115
M10
Stahl
3498914
FAZIIPlus 10/80
165
M10
Stahl
3498918
FAZIIPlus 10/100
185
M10
Stahl
3498920
FAZIIPlus 8/10R
75
M8
Edelstahl, rostfrei
3498966
FAZIIPlus 8/30R
95
M8
Edelstahl, rostfrei
3498968
FAZIIPlus10/10R
95
M10
Edelstahl, rostfrei
3498974
Länge
Gewinde
Werkstoff
FAZIIPlus 8/10
Art.Nr.
3498900
Länge
75
Gewinde
M8
Werkstoff
Stahl
FAZIIPlus 8/30
Art.Nr.
3498902
Länge
95
Gewinde
M8
Werkstoff
Stahl
FAZIIPlus 8/100
Art.Nr.
3498906
Länge
165
Gewinde
M8
Werkstoff
Stahl
FAZIIPlus 10/10K
Art.Nr.
3498910
Länge
75
Gewinde
M10
Werkstoff
Stahl
FAZIIPlus 10/10
Art.Nr.
3498912
Länge
95
Gewinde
M10
Werkstoff
Stahl
FAZIIPlus 10/30
Art.Nr.
3498914
Länge
115
Gewinde
M10
Werkstoff
Stahl
FAZIIPlus 10/80
Art.Nr.
3498918
Länge
165
Gewinde
M10
Werkstoff
Stahl
FAZIIPlus 10/100
Art.Nr.
3498920
Länge
185
Gewinde
M10
Werkstoff
Stahl
FAZIIPlus 8/10R
Art.Nr.
3498966
Länge
75
Gewinde
M8
Werkstoff
Edelstahl, rostfrei
FAZIIPlus 8/30R
Art.Nr.
3498968
Länge
95
Gewinde
M8
Werkstoff
Edelstahl, rostfrei
FAZIIPlus10/10R
Art.Nr.
3498974
Länge
95
Gewinde
M10
Werkstoff
Edelstahl, rostfrei
