Trennwinkel für Wandmontage
Typ PLCD-SB1220
|Art.Nr. 7215484
|EAN 4012196835416
Art.Nr. / Typ
Maß A
Maß
B
Maß H
Maß h
kl. VKE: 25 Stück
25Stück
Stück
Beschreibung
Trennwinkel als Installationshilfe zur Kabelverlegung bei Wandmontage des Brandschutzkanals PYROLINE® Con D, Typ PLCD D061220 und Typ PLCD D091220. Montage des Winkels direkt an den Befestigungsdübeln des Brandschutzkanals.
Technische Daten

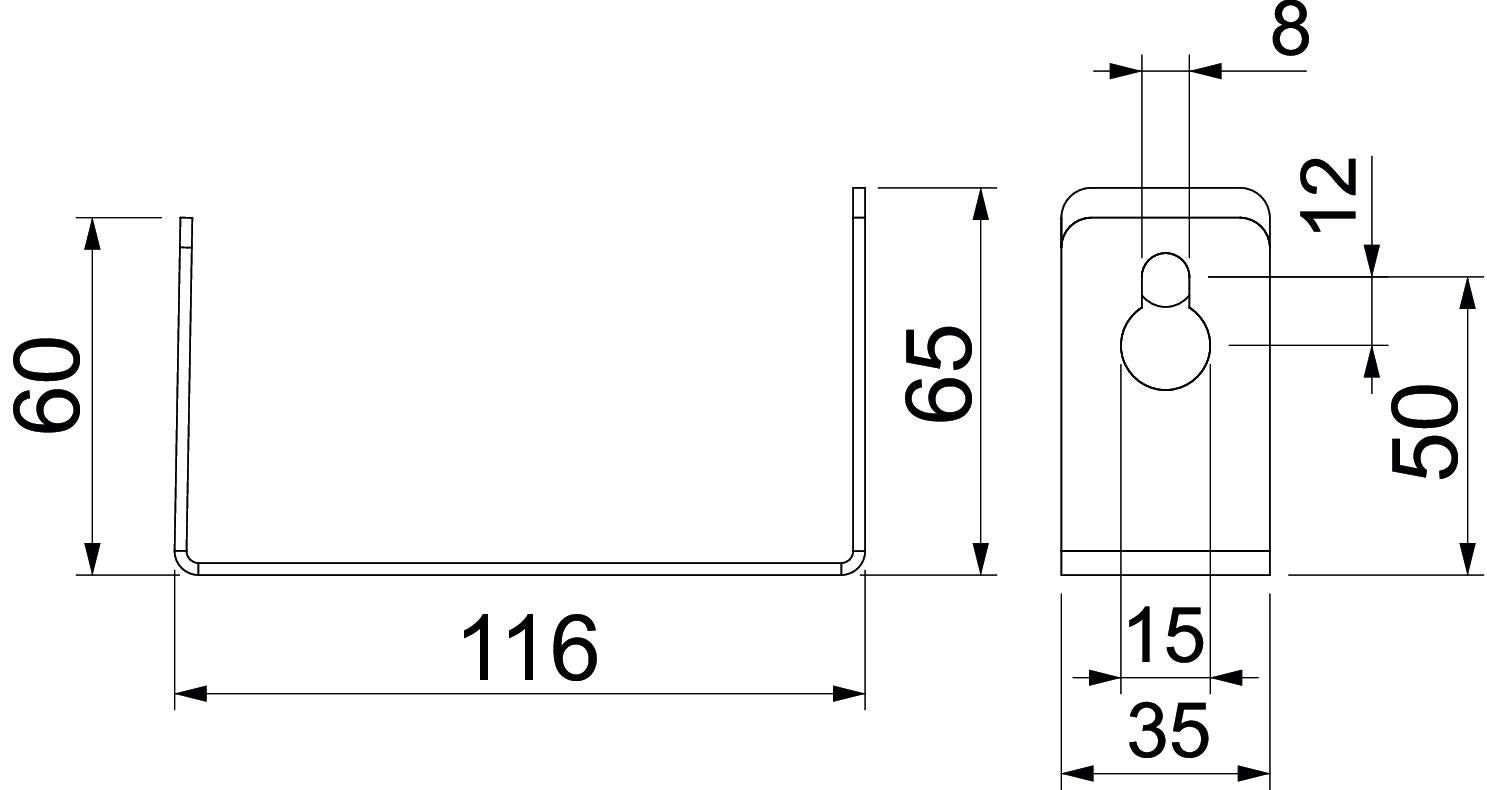

Abmessungen
| Maß A | 50 mm |
|---|---|
| Maß B | 116 mm |
| Maß H | 60 mm |
| Maß h | 65 mm |
Technische Daten
| Kanalhöhe innen | 100 mm |
|---|---|
| Kanalbreite innen | 200 mm |
| Befestigungsart | schraubbar |
| ROHS Konform | ja |
| Dimension | 100x116x35 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Produktserie | PYROLINE® Con PLC |
Umweltdaten
0,3829 kg CO2e / 1 StückCO2 Fußabdruck (GWP) Cradle-to-Gate
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3829 kg CO2e / 1 Stück |
|---|---|
| CO₂ Fußabdruck Wert (GWP) | 0,3829 kg CO₂e |
| Ermittlungsdatum CO2 Wert | 2025-05-21T00:00:00.000+0200 |
| Deklarierte Einheit | Stück |
| Menge der deklarierten Einheit | 1 |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß A
Maß B
Maß H
Maß h
Maß b
Art.Nr.
BSKD-W0511
27,5
46
37,5
22,5
7215312
BSKD-W0521
52,5
46
62,5
72,5
7215318
PLCD-SB0810
25
76
35
20
7215480
PLCD-SB1220
50
116
60
65
7215484
PLCD-SC0810
25
50
76
45
35
7215490
PLCD-SC1220
50
100
116
80
60
7215494
Maß A
Maß
B
Maß H
Maß h
Maß b
BSKD-W0511
Art.Nr.
7215312
Maß A
27,5
Maß
B
46
Maß H
37,5
Maß h
22,5
BSKD-W0521
Art.Nr.
7215318
Maß A
52,5
Maß
B
46
Maß H
62,5
Maß h
72,5
PLCD-SB0810
Art.Nr.
7215480
Maß A
25
Maß
B
76
Maß H
35
Maß h
20
PLCD-SB1220
Art.Nr.
7215484
Maß A
50
Maß
B
116
Maß H
60
Maß h
65
PLCD-SC0810
Art.Nr.
7215490
Maß A
25
Maß
B
50
Maß H
76
Maß b
35
Maß h
45
PLCD-SC1220
Art.Nr.
7215494
Maß A
50
Maß
B
100
Maß H
116
Maß b
60
Maß h
80
