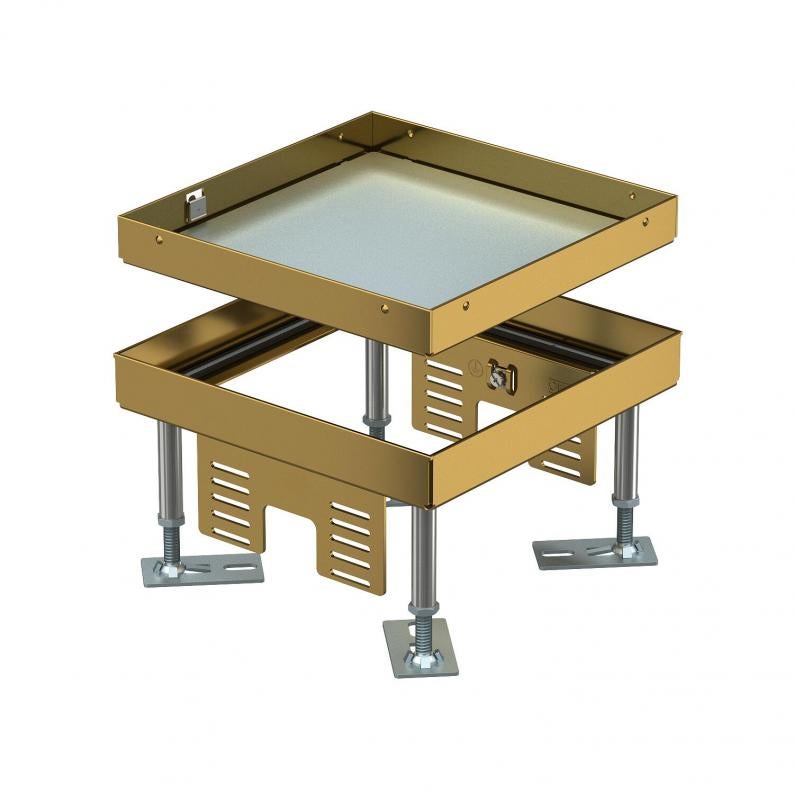

Nivellierbare Kassette für Revisionsöffnung, RKN, Messing
Typ RKN3 4 MS 20
|Art.Nr. 7408952
|EAN 4012197278199
Art.Nr. / Typ
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Maß h
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Nivellierbare quadratische Kassette "blind" für die Herstellung einer Revisionsöffnung der Nenngröße 4. Einbau in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Nur für glatte Bodenbeläge geeignet.
Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45®-Geräte. Es können 2 Abdeckplatten APMT2 installiert werden.
Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45®-Geräte. Es können 2 Abdeckplatten APMT2 installiert werden.
Technische Daten
Abmessungen
| Länge | 199 mm |
|---|---|
| Breite | 199 mm |
| Höhe | 105 mm |
| Maß h | 105 mm |
Technische Daten
| Fußbodenhöhe min. | 105 mm |
|---|---|
| Fußbodenhöhe max. | 150 mm |
| Bodenbelagdicke | 20 mm |
| Nivellierbereich min. | 105 mm |
| Nivellierbereich max. | 150 mm |
| Anzahl der einbaubaren Geräte | 0 |
| Entkoppelbar | nein |
| Länge Einbaumaß | 201 mm |
| Breite Einbaumaß | 201 mm |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Doppelbodeneinbau | ja |
| Bodenpflege | nass |
| Einbautiefe | 105 mm |
| Ausführung Leitungsauslass | Kein Leitungsauslass |
| Anzahl der Leitungsauslässe | 0 |
| Geräteträger zur Aufnahme von Gerätebechern | nein |
| Schutzgrad IK-Code | IK10 |
| Typ des Einbausystems | UT3 |
| Schwerlastausführung | nein |
| Nenngröße für Geräteeinbaueinheiten | 4 |
| Zulassungen | VDE |
| Norm | EN 50085-2-2 |
| Schutzart (IP) im genutzten Zustand | IP00 |
| Schutzart (IP) im ungenutzten Zustand | IP55 |
| Anzahl Universalträger | 2 x UT3 |
| Bodenausschnitt/Montageöffnung | 201x201 |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Vertikale Last, große Fläche | bis 5.000 N |
| Ausführung Deckel | quadratisch |
| ROHS Konform | exempt |
| Dimension | 199x199x100 |
| Werkstoff | Messing |
| Produktserie | RKN |
Umweltdaten
9,6218 kg CO2e / 1 StückCO2 Fußabdruck (GWP) Cradle-to-Gate
| Verpackung vollständig aus recycelter Kartonage | Ja |
|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 9,6218 kg CO2e / 1 Stück |
|---|
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (2)
Erklärungen (1)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
Maß h
Art.Nr.
RKN3 4 MS 20
105
150
20
4
105
7408952
RKN3 4 MS 25
110
155
25
4
110
7408956
Fußbodenhöhe min.
Fußbodenhöhe max.
Bodenbelagdicke
Maß h
RKN3 4 MS 20
Art.Nr.
7408952
Fußbodenhöhe min.
105
Fußbodenhöhe max.
150
Bodenbelagdicke
20
Nenngröße für Geräteeinbaueinheiten
4
Maß h
105
RKN3 4 MS 25
Art.Nr.
7408956
Fußbodenhöhe min.
110
Fußbodenhöhe max.
155
Bodenbelagdicke
25
Nenngröße für Geräteeinbaueinheiten
4
Maß h
110
