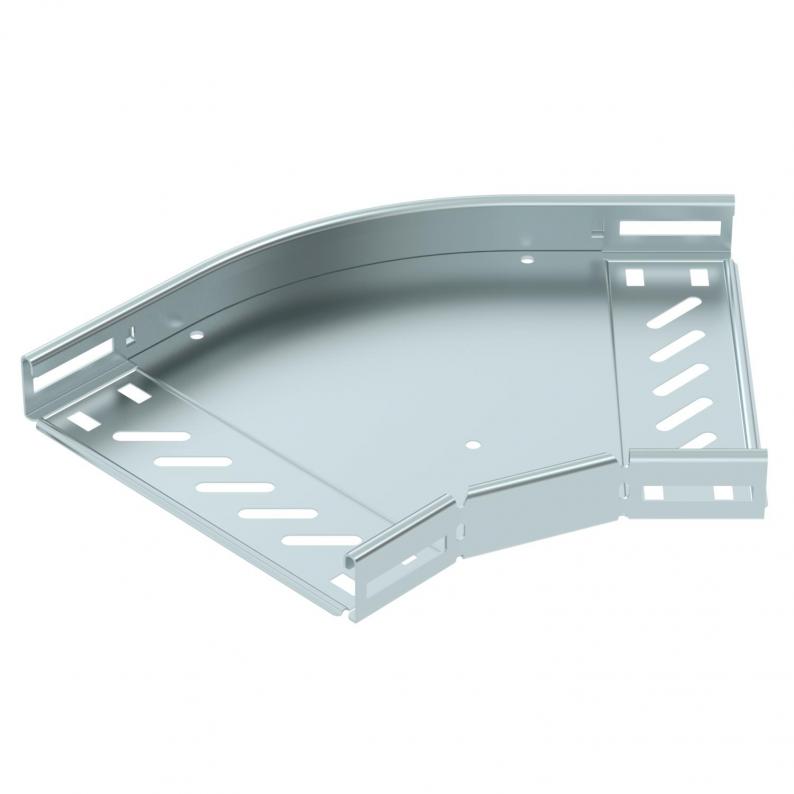

45°-Bogen 35 FS

…

45°-Bogen 35 FS

Typ RB 45 320 FS | OBO Art.Nr. 6036002 | EAN 4012197345105

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Breite

Farbe

zink

Werkstoff

Stahl

Oberfläche

bandverzinkt

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 35 mm. Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.

Technische Daten

Abbiegung (Winkel)	45°
Art des Verbinders Kabeltragsystem	geschraubt
Ausführung Verbinder	integrierter Verbinder
Bauform	Bogen starr
Blechstärke	0,8 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	1,9391 kg CO2e / 1 Stück
Dimension	35x200
Empfohlene Anzahl Schrauben	8 St.
Farbe	zink
Funktionserhalt	nein
Holmstärke	1,25 mm
Materialstärke Bodenblech	0,8 mm
Mit Oberteil	nein
Montagelochung im Boden	ja
NATO Lochbild	nein
Oberfläche	bandverzinkt
Richtungsänderung	horizontal
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Temperatureinsatzbereich max.	120 °C
Temperatureinsatzbereich min.	-20 °C
Weitspann-Ausführung	nein
Werkstoff	Stahl

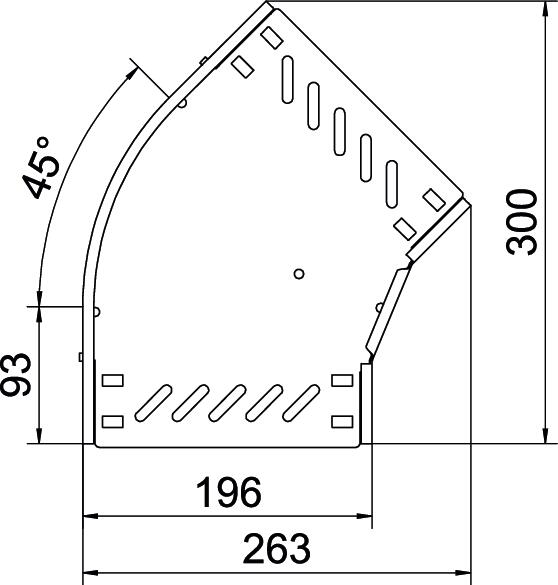

Abmessungen

Breite	200 mm
Höhe	35 mm
Maß B	200 mm

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (4)

Anleitungen & Hilfen (3)

Artikelbilder (2)

3D Daten Downloads (1)

Zubehör

Systemzubehör

OBO Art.Nr. 6036404

Deckel Bogen 45° FS

Typ

RBD 45 200 FS

kl. VKE: 1 Stück

Ausführungen

Breite

RB 45 310 FS

OBO Art.Nr.

6036000

Breite

100 mm

Farbe

zink

Werkstoff

Stahl

Oberfläche

bandverzinkt

RB 45 320 FS

OBO Art.Nr.

6036002

Werkstoff

Stahl

Farbe

zink

Breite

200 mm

Oberfläche

bandverzinkt

RB 45 330 FS

OBO Art.Nr.

6036004

Oberfläche

bandverzinkt

Farbe

zink

Werkstoff

Stahl

Breite

300 mm
