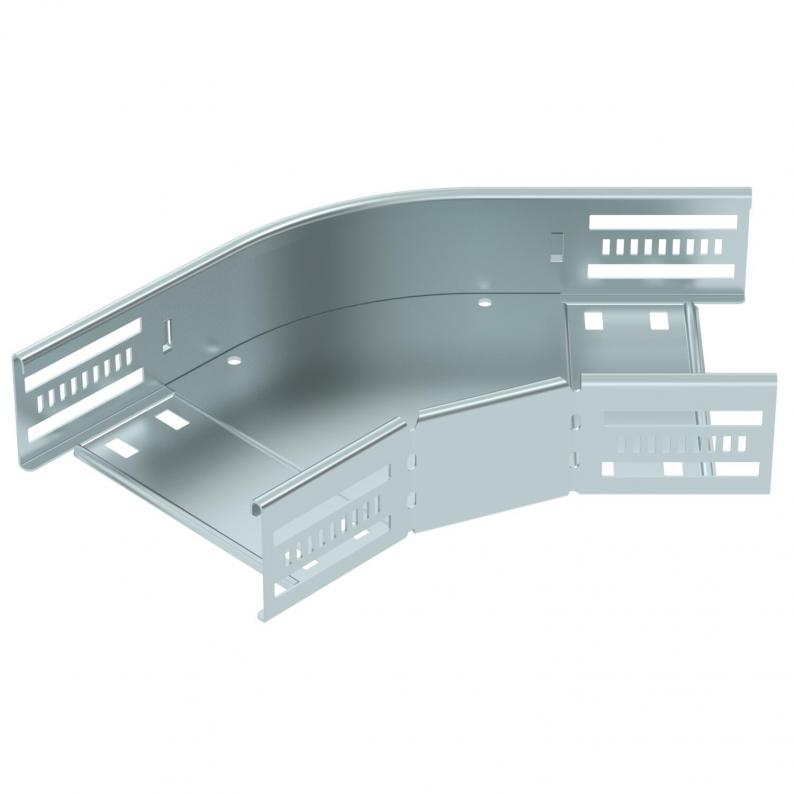

45°-Bogen 60 FS
Typ RB 45 615 FS | OBO Art.Nr. 6036102 | EAN 4012197345198
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Farbe
zink
Oberfläche
bandverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,8618 kg CO2e / 1 Stück |
| Dimension | 60x150 |
| Empfohlene Anzahl Schrauben | 10 St. |
| Farbe | zink |
| Funktionserhalt | ja |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

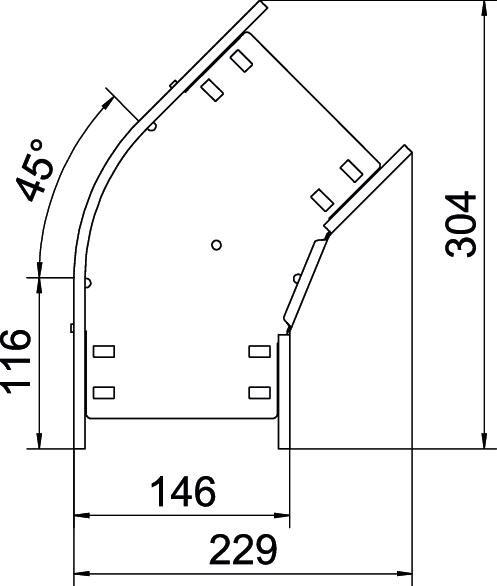

Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 150 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Farbe
Breite
Oberfläche
OBO Art.Nr.
RB 45 610 FS
Stahl
zink
100 mm
bandverzinkt
6036100
RB 45 615 FS
Stahl
zink
150 mm
bandverzinkt
6036102
RB 45 620 FS
Stahl
zink
200 mm
bandverzinkt
6036104
RB 45 630 FS
Stahl
zink
300 mm
bandverzinkt
6036106
RB 45 640 FS
Stahl
zink
400 mm
bandverzinkt
6036108
RB 45 650 FS
Stahl
zink
500 mm
bandverzinkt
6036110
RB 45 660 FS
Stahl
zink
600 mm
bandverzinkt
6036113
