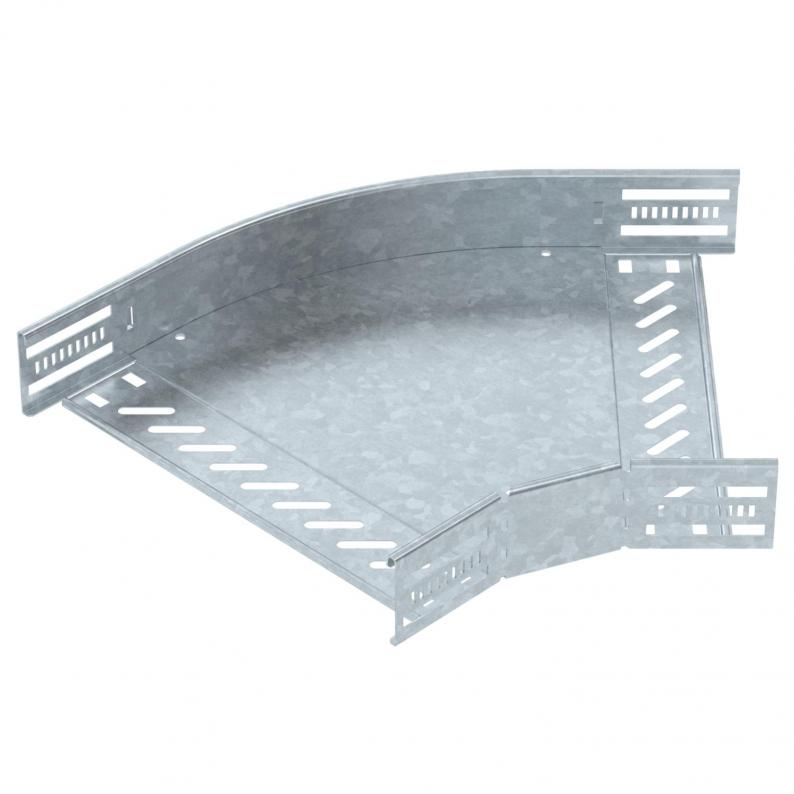

45°-Bogen 60 FT
Art.Nr. 6036136 | EAN 4012197345914
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,0617 kg CO2e / 1 Stück |
| Dimension | 60x300 |
| Empfohlene Anzahl Schrauben | 14 St. |
| Farbe | zink |
| Funktionserhalt | ja |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

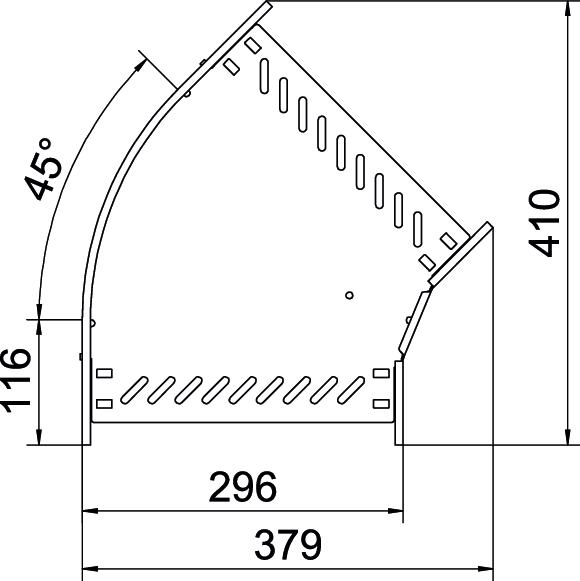

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Werkstoff
Breite
Farbe
Art.Nr.
RB 45 610 FT
tauchfeuerverzinkt
Stahl
100 mm
zink
6036130
RB 45 615 FT
tauchfeuerverzinkt
Stahl
150 mm
zink
6036132
RB 45 620 FT
tauchfeuerverzinkt
Stahl
200 mm
zink
6036134
RB 45 630 FT
tauchfeuerverzinkt
Stahl
300 mm
zink
6036136
RB 45 640 FT
tauchfeuerverzinkt
Stahl
400 mm
zink
6036138
RB 45 650 FT
tauchfeuerverzinkt
Stahl
500 mm
zink
6036140
RB 45 660 FT
tauchfeuerverzinkt
Stahl
600 mm
zink
6036142
