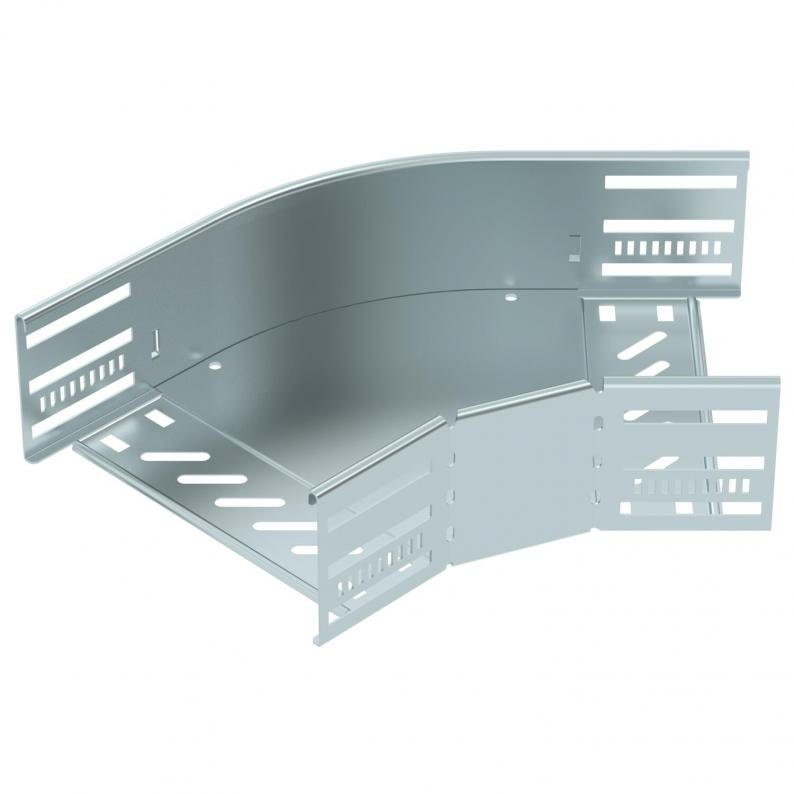

45°-Bogen 85 FS
Typ RB 45 820 FS | OBO Art.Nr. 6036202 | EAN 4012197345402
Art.Nr. / Typ
Breite
Farbe
zink
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,9067 kg CO2e / 1 Stück |
| Dimension | 85x200 |
| Empfohlene Anzahl Schrauben | 16 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

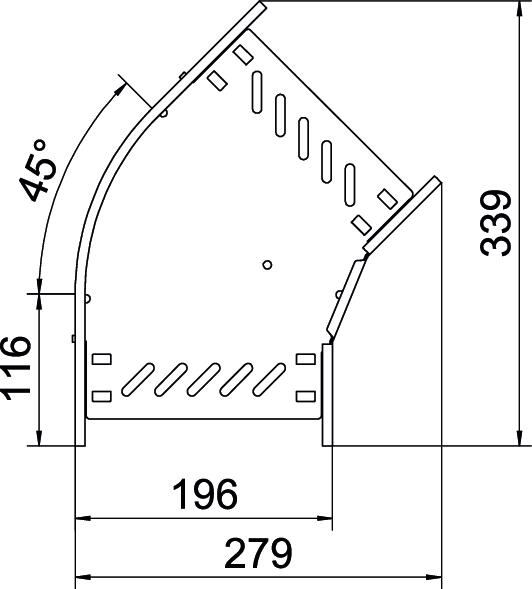

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Farbe
Oberfläche
Breite
Werkstoff
OBO Art.Nr.
RB 45 810 FS
zink
bandverzinkt
100 mm
Stahl
6036200
RB 45 820 FS
zink
bandverzinkt
200 mm
Stahl
6036202
RB 45 830 FS
zink
bandverzinkt
300 mm
Stahl
6036204
RB 45 840 FS
zink
bandverzinkt
400 mm
Stahl
6036206
RB 45 850 FS
zink
bandverzinkt
500 mm
Stahl
6036208
RB 45 860 FS
zink
bandverzinkt
600 mm
Stahl
6036210
