45°-Bogen 85 FS
Typ RB 45 830 FS | Art.Nr. 6036204 | EAN 4012197345433
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten

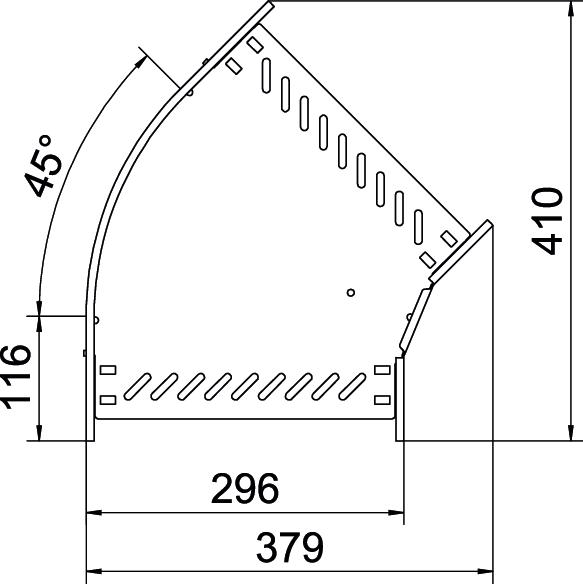

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 300 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 0,8 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 0,8 mm |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Mit Oberteil | nein |
| Bauform | Bogen starr |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Dimension | 85x300 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 18 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,8172 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB 45 810 FS
100
bandverzinkt
Stahl
zink
6036200
RB 45 820 FS
200
bandverzinkt
Stahl
zink
6036202
RB 45 830 FS
300
bandverzinkt
Stahl
zink
6036204
RB 45 840 FS
400
bandverzinkt
Stahl
zink
6036206
RB 45 850 FS
500
bandverzinkt
Stahl
zink
6036208
RB 45 860 FS
600
bandverzinkt
Stahl
zink
6036210
Breite
RB 45 810 FS
Art.Nr.
6036200
Breite
100
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RB 45 820 FS
Art.Nr.
6036202
Breite
200
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RB 45 830 FS
Art.Nr.
6036204
Breite
300
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RB 45 840 FS
Art.Nr.
6036206
Breite
400
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RB 45 850 FS
Art.Nr.
6036208
Breite
500
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RB 45 860 FS
Art.Nr.
6036210
Breite
600
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
