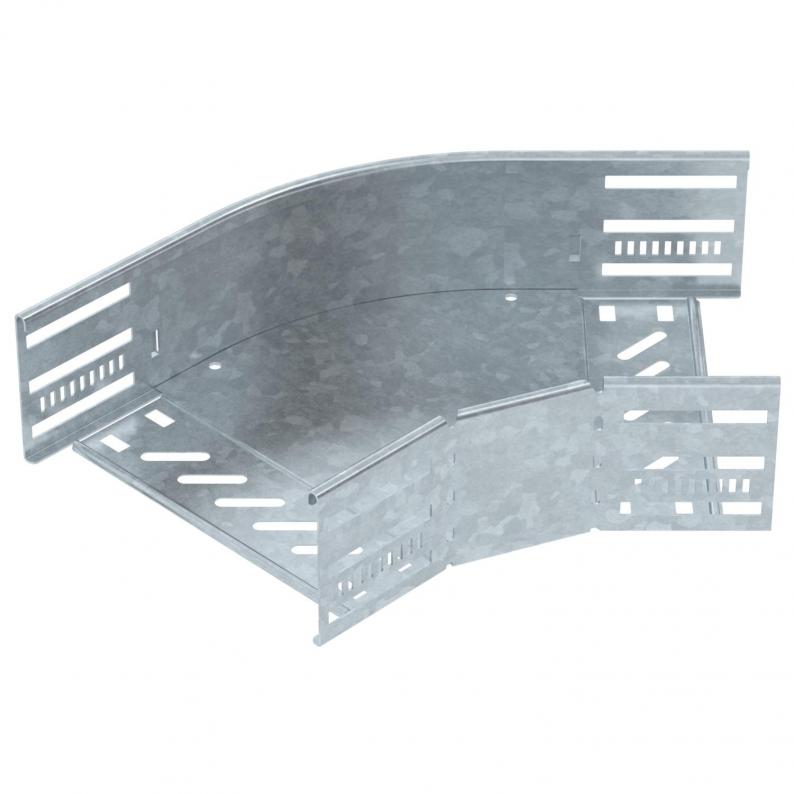

45°-Bogen 85 FT
Typ RB 45 820 FT | OBO Art.Nr. 6036232 | EAN 4012197346065
Art.Nr. / Typ
Breite
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,7572 kg CO2e / 1 Stück |
| Dimension | 85x200 |
| Empfohlene Anzahl Schrauben | 16 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

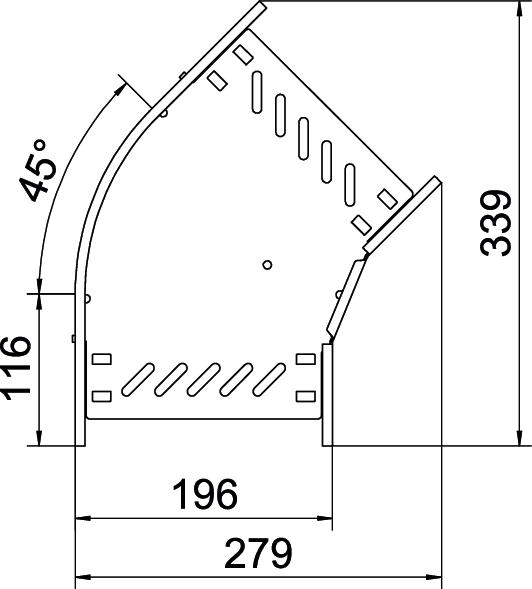

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
Werkstoff
Oberfläche
OBO Art.Nr.
RB 45 810 FT
zink
100 mm
Stahl
tauchfeuerverzinkt
6036230
RB 45 820 FT
zink
200 mm
Stahl
tauchfeuerverzinkt
6036232
RB 45 830 FT
zink
300 mm
Stahl
tauchfeuerverzinkt
6036234
RB 45 840 FT
zink
400 mm
Stahl
tauchfeuerverzinkt
6036236
RB 45 850 FT
zink
500 mm
Stahl
tauchfeuerverzinkt
6036238
RB 45 860 FT
zink
600 mm
Stahl
tauchfeuerverzinkt
6036240
