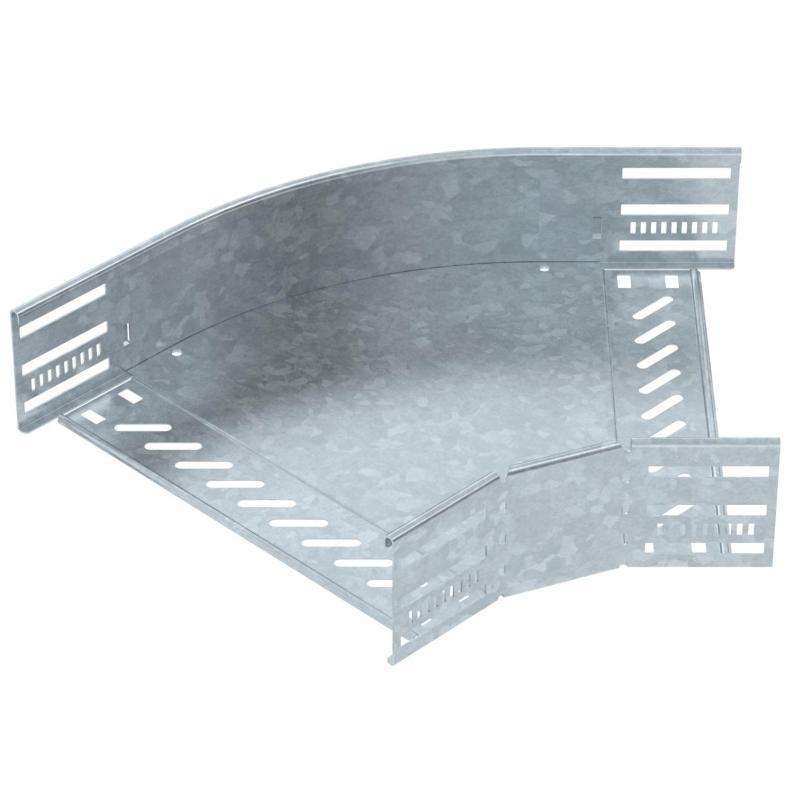

45°-Bogen 85 FT
Art.Nr. 6036234 | EAN 4012197346096
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,6315 kg CO2e / 1 Stück |
| Dimension | 85x300 |
| Empfohlene Anzahl Schrauben | 18 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

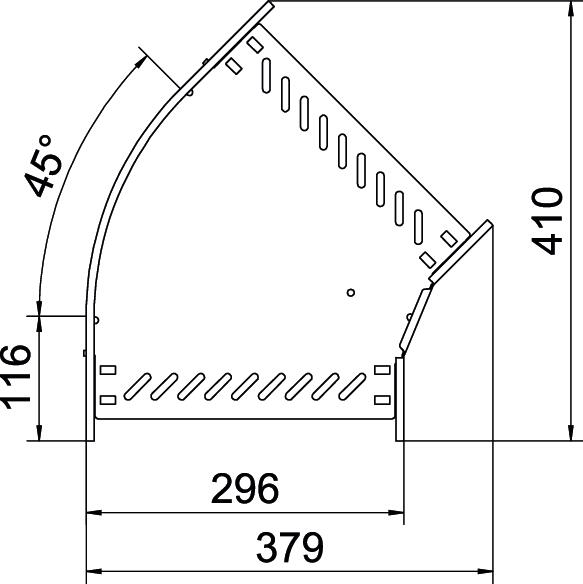

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Breite
Oberfläche
Farbe
Art.Nr.
RB 45 810 FT
Stahl
100 mm
tauchfeuerverzinkt
zink
6036230
RB 45 820 FT
Stahl
200 mm
tauchfeuerverzinkt
zink
6036232
RB 45 830 FT
Stahl
300 mm
tauchfeuerverzinkt
zink
6036234
RB 45 840 FT
Stahl
400 mm
tauchfeuerverzinkt
zink
6036236
RB 45 850 FT
Stahl
500 mm
tauchfeuerverzinkt
zink
6036238
RB 45 860 FT
Stahl
600 mm
tauchfeuerverzinkt
zink
6036240
Breite
RB 45 810 FT
Art.Nr.
6036230
Werkstoff
Stahl
Breite
100 mm
Oberfläche
tauchfeuerverzinkt
Farbe
zink
RB 45 820 FT
Art.Nr.
6036232
Oberfläche
tauchfeuerverzinkt
Breite
200 mm
Werkstoff
Stahl
Farbe
zink
RB 45 830 FT
Art.Nr.
6036234
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
300 mm
Farbe
zink
RB 45 840 FT
Art.Nr.
6036236
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Breite
400 mm
RB 45 850 FT
Art.Nr.
6036238
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Breite
500 mm
Farbe
zink
RB 45 860 FT
Art.Nr.
6036240
Oberfläche
tauchfeuerverzinkt
Breite
600 mm
Farbe
zink
Werkstoff
Stahl
