45°-Bogen Magic 110 FT
45°-Bogen Magic 110 FT
Art.Nr. 6041780 | EAN 4012195880264
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 45° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 1,25 mm |
| Dimension | 110x100 |
| Funktionserhalt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

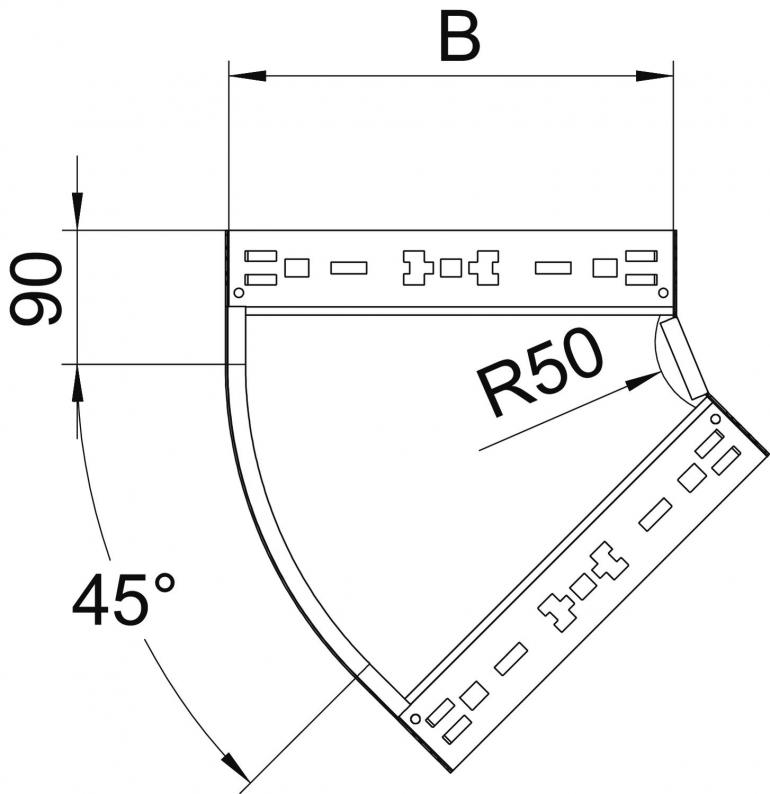

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 100 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Oberfläche
Werkstoff
Breite
Art.Nr.
RBM 45 110 FT
tauchfeuerverzinkt
Stahl
100 mm
6041780
RBM 45 140 FT
tauchfeuerverzinkt
Stahl
400 mm
6041786
RBM 45 160 FT
tauchfeuerverzinkt
Stahl
600 mm
6041790
Breite
RBM 45 110 FT
Art.Nr.
6041780
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Breite
100 mm
RBM 45 140 FT
Art.Nr.
6041786
Oberfläche
tauchfeuerverzinkt
Breite
400 mm
Werkstoff
Stahl
RBM 45 160 FT
Art.Nr.
6041790
Oberfläche
tauchfeuerverzinkt
Breite
600 mm
Werkstoff
Stahl
