90°-Bogen 110 FT
Art.Nr. 6036832 | EAN 4012197344825
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| Dimension | 110x150 |
| Empfohlene Anzahl Schrauben | 18 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

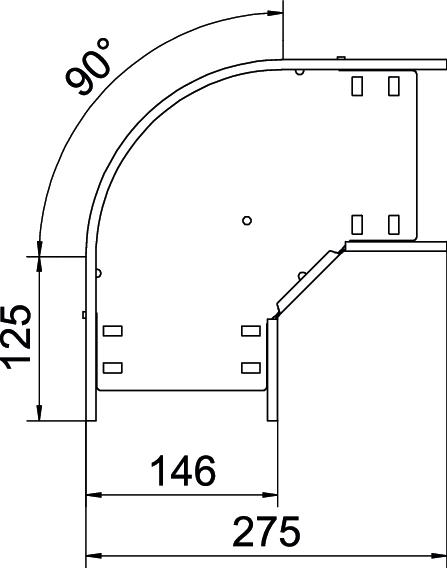

Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 150 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Farbe
Werkstoff
Breite
Art.Nr.
RB 90 110 FT
tauchfeuerverzinkt
zink
Stahl
100 mm
6036830
RB 90 115 FT
tauchfeuerverzinkt
zink
Stahl
150 mm
6036832
RB 90 120 FT
tauchfeuerverzinkt
zink
Stahl
200 mm
6036834
RB 90 130 FT
tauchfeuerverzinkt
zink
Stahl
300 mm
6036836
RB 90 140 FT
tauchfeuerverzinkt
zink
Stahl
400 mm
6036838
RB 90 150 FT
tauchfeuerverzinkt
zink
Stahl
500 mm
6036840
RB 90 160 FT
tauchfeuerverzinkt
zink
Stahl
600 mm
6036842
