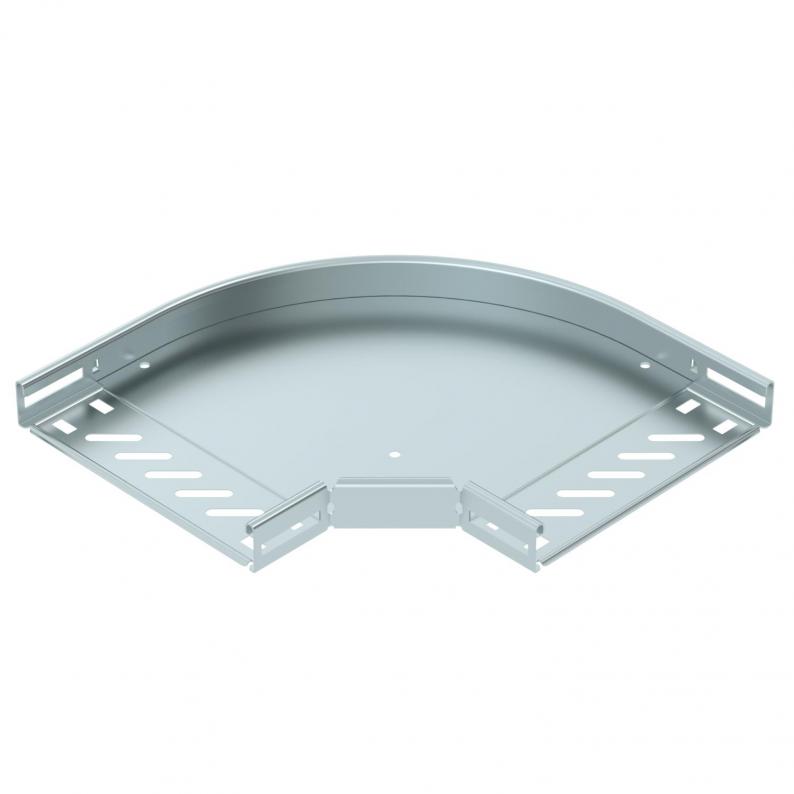

90°-Bogen 35 FS

…

90°-Bogen 35 FS

Typ RB 90 320 FS | OBO Art.Nr. 6036502 | EAN 4012197343019

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Breite

Oberfläche

bandverzinkt

Werkstoff

Stahl

Farbe

zink

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 35 mm. Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.

Technische Daten

Abbiegung (Winkel)	90°
Art des Verbinders Kabeltragsystem	geschraubt
Ausführung Verbinder	integrierter Verbinder
Bauform	Bogen starr
Blechstärke	0,8 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	2,5788 kg CO2e / 1 Stück
Dimension	35x200
Empfohlene Anzahl Schrauben	8 St.
Farbe	zink
Funktionserhalt	nein
Holmstärke	1,25 mm
Materialstärke Bodenblech	0,8 mm
Mit Oberteil	nein
Montagelochung im Boden	ja
NATO Lochbild	nein
Oberfläche	bandverzinkt
Richtungsänderung	horizontal
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Temperatureinsatzbereich max.	120 °C
Temperatureinsatzbereich min.	-20 °C
Weitspann-Ausführung	nein
Werkstoff	Stahl

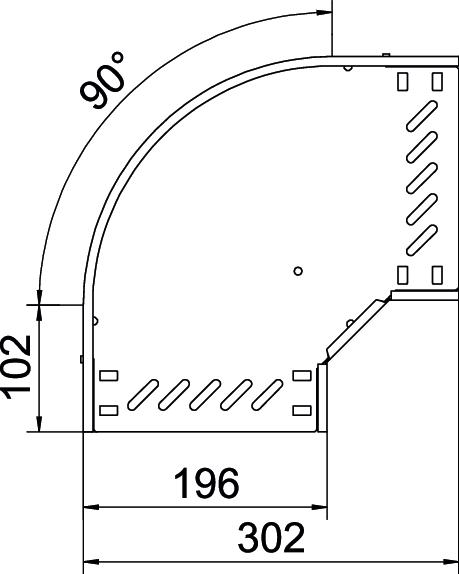

Abmessungen

Breite	200 mm
Höhe	35 mm
Maß B	200 mm

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (4)

Anleitungen & Hilfen (3)

Artikelbilder (2)

3D Daten Downloads (1)

Zubehör

Systemzubehör

OBO Art.Nr. 6036904

Deckel Bogen 90° FS

Typ

RBD 90 200 FS

kl. VKE: 1 Stück
