90°-Bogen 35 FS

…

90°-Bogen 35 FS

Typ RB 90 330 FS | OBO Art.Nr. 6036504 | EAN 4012197343071

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Breite

Werkstoff

Stahl

Oberfläche

bandverzinkt

Farbe

zink

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 35 mm. Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.

Technische Daten

Abbiegung (Winkel)	90°
Art des Verbinders Kabeltragsystem	geschraubt
Ausführung Verbinder	integrierter Verbinder
Bauform	Bogen starr
Blechstärke	0,8 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	3,9743 kg CO2e / 1 Stück
Dimension	35x300
Empfohlene Anzahl Schrauben	10 St.
Farbe	zink
Funktionserhalt	nein
Holmstärke	1,25 mm
Materialstärke Bodenblech	0,8 mm
Mit Oberteil	nein
Montagelochung im Boden	ja
NATO Lochbild	nein
Oberfläche	bandverzinkt
Richtungsänderung	horizontal
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Temperatureinsatzbereich max.	120 °C
Temperatureinsatzbereich min.	-20 °C
Weitspann-Ausführung	nein
Werkstoff	Stahl

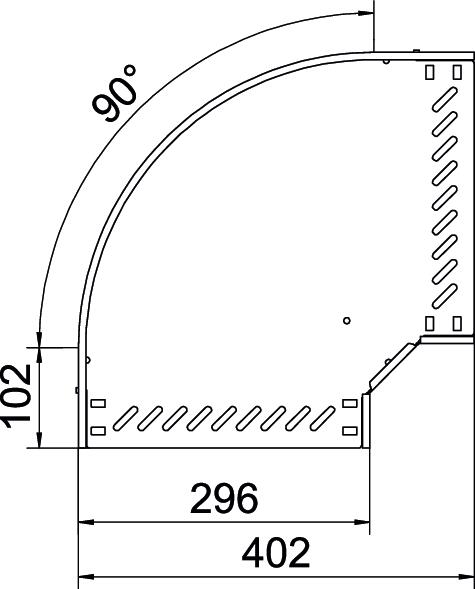

Abmessungen

Breite	300 mm
Höhe	35 mm
Maß B	300 mm

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (4)

Anleitungen & Hilfen (3)

Artikelbilder (2)

3D Daten Downloads (1)

Zubehör

Systemzubehör

OBO Art.Nr. 6036906

Deckel Bogen 90° FS

Typ

RBD 90 300 FS

kl. VKE: 1 Stück

Ausführungen

Breite

RB 90 310 FS

OBO Art.Nr.

6036500

Werkstoff

Stahl

Oberfläche

bandverzinkt

Breite

100 mm

Farbe

zink

RB 90 320 FS

OBO Art.Nr.

6036502

Oberfläche

bandverzinkt

Werkstoff

Stahl

Farbe

zink

Breite

200 mm

RB 90 330 FS

OBO Art.Nr.

6036504

Oberfläche

bandverzinkt

Farbe

zink

Werkstoff

Stahl

Breite

300 mm
