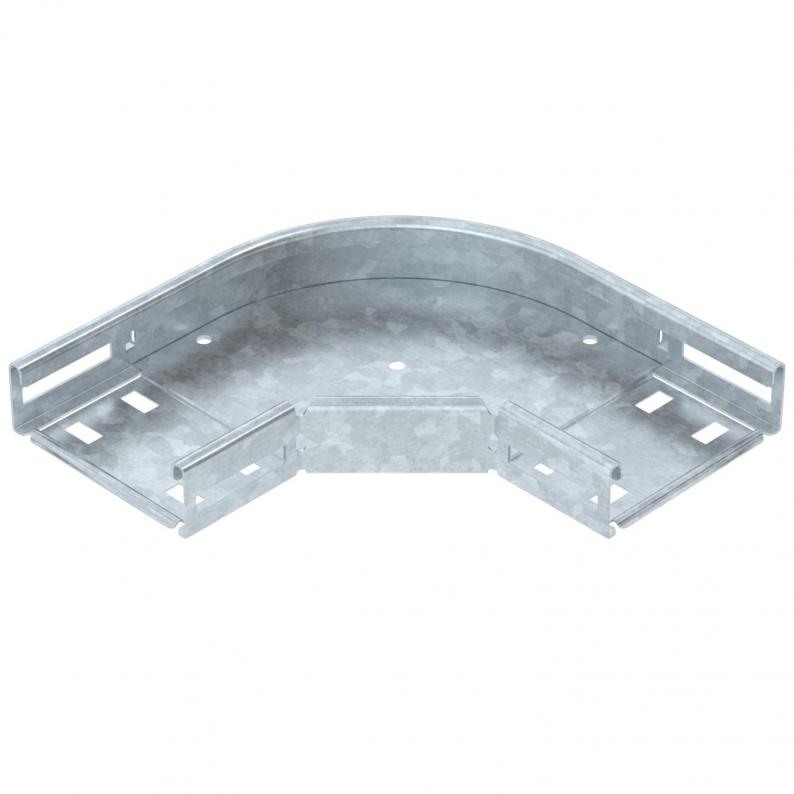

90°-Bogen 35 FT

…

90°-Bogen 35 FT

Art.Nr. 6036510 | EAN 4012197344344

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

Breite

Farbe

zink

Werkstoff

Stahl

Oberfläche

tauchfeuerverzinkt

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 35 mm. Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.

Technische Daten

Abbiegung (Winkel)	90°
Art des Verbinders Kabeltragsystem	geschraubt
Ausführung Verbinder	integrierter Verbinder
Bauform	Bogen starr
Blechstärke	0,8 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	1,3803 kg CO2e / 1 Stück
Dimension	35x100
Empfohlene Anzahl Schrauben	6 St.
Farbe	zink
Funktionserhalt	nein
Holmstärke	1,25 mm
Materialstärke Bodenblech	0,8 mm
Mit Oberteil	nein
Montagelochung im Boden	ja
NATO Lochbild	nein
Oberfläche	tauchfeuerverzinkt
Richtungsänderung	horizontal
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Temperatureinsatzbereich max.	120 °C
Temperatureinsatzbereich min.	-20 °C
Weitspann-Ausführung	nein
Werkstoff	Stahl

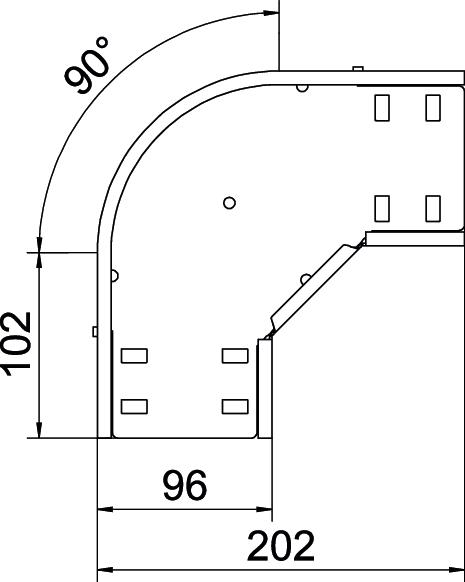

Abmessungen

Breite	100 mm
Höhe	35 mm
Maß B	100 mm

Downloads

0 ausgewählt

Datenblatt (1)

Kataloge & Broschüren (3)

Erklärungen (4)

Anleitungen & Hilfen (3)

Artikelbilder (2)

3D Daten Downloads (1)

Zubehör

Systemzubehör

Montagezubehör

Art.Nr. 6036950

Deckel Bogen 90° DD

Typ

RBD 90 100 DD

kl. VKE: 1 Stück

Ausführungen

Breite

RB 90 310 FT

Art.Nr.

6036510

Farbe

zink

Breite

100 mm

Werkstoff

Stahl

Oberfläche

tauchfeuerverzinkt

RB 90 320 FT

Art.Nr.

6036512

Breite

200 mm

Oberfläche

tauchfeuerverzinkt

Farbe

zink

Werkstoff

Stahl

RB 90 330 FT

Art.Nr.

6036514

Breite

300 mm

Werkstoff

Stahl

Oberfläche

tauchfeuerverzinkt

Farbe

zink
