90°-Bogen 60 FS
Art.Nr. 6036564 | EAN 4012197343163
Art.Nr. / Typ
Breite
Farbe
zink
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung

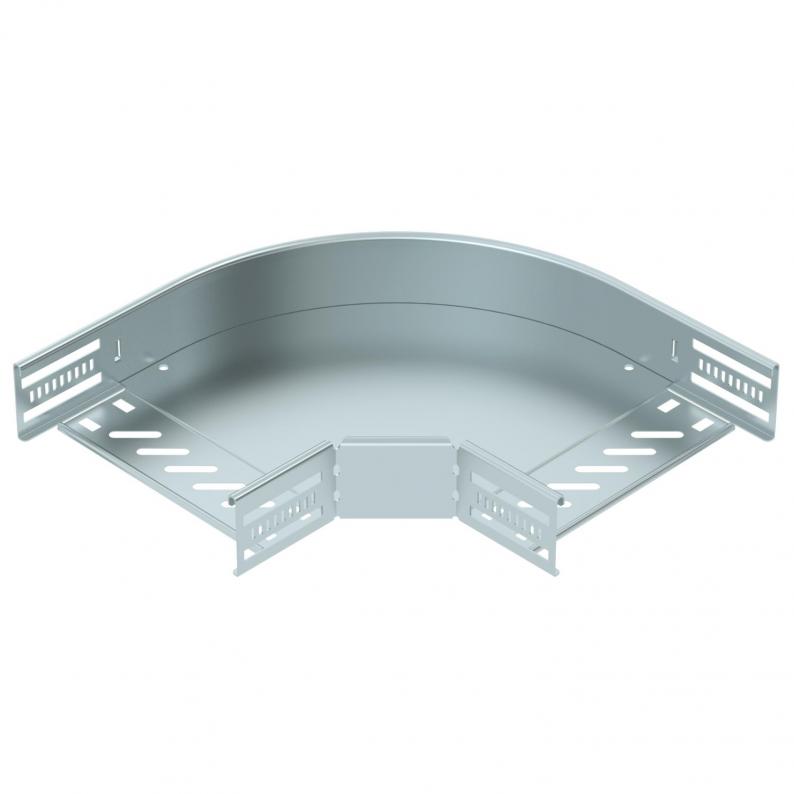

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,9054 kg CO2e / 1 Stück |
| Dimension | 60x200 |
| Empfohlene Anzahl Schrauben | 12 St. |
| Farbe | zink |
| Funktionserhalt | ja |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

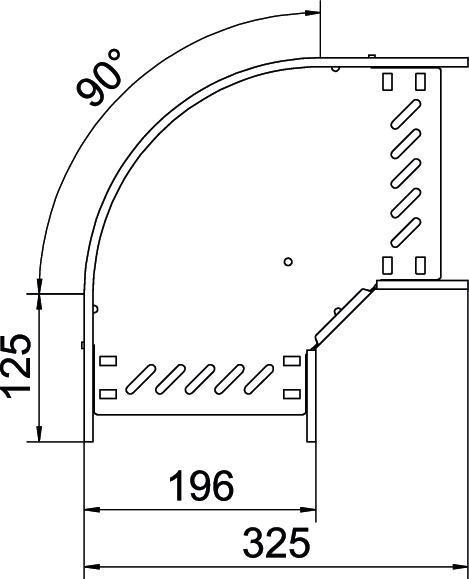

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 200 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Oberfläche
Werkstoff
Breite
Art.Nr.
RB 90 610 FS
zink
bandverzinkt
Stahl
100 mm
6036560
RB 90 615 FS
zink
bandverzinkt
Stahl
150 mm
6036562
RB 90 620 FS
zink
bandverzinkt
Stahl
200 mm
6036564
RB 90 630 FS
zink
bandverzinkt
Stahl
300 mm
6036566
RB 90 640 FS
zink
bandverzinkt
Stahl
400 mm
6036568
RB 90 650 FS
zink
bandverzinkt
Stahl
500 mm
6036570
RB 90 660 FS
zink
bandverzinkt
Stahl
600 mm
6036572
