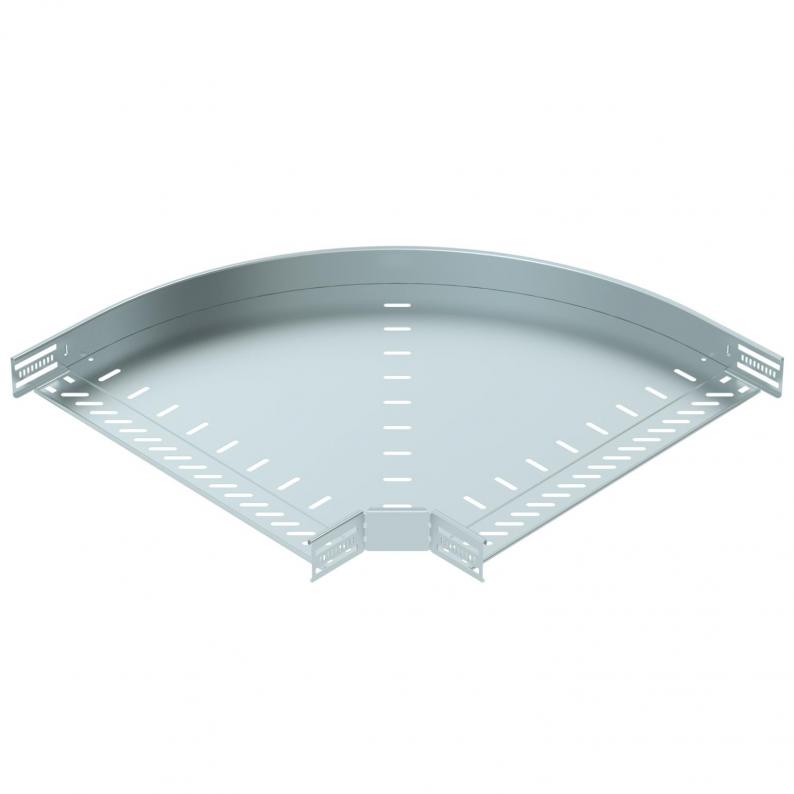

90°-Bogen 60 FS
Art.Nr. 6036570 | EAN 4012197343255
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Farbe
zink
Oberfläche
bandverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 11,2203 kg CO2e / 1 Stück |
| Dimension | 60x500 |
| Empfohlene Anzahl Schrauben | 16 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

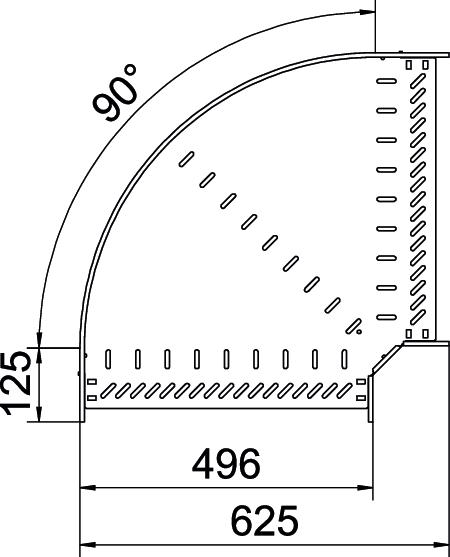

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 500 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Werkstoff
Farbe
Oberfläche
Art.Nr.
RB 90 610 FS
100 mm
Stahl
zink
bandverzinkt
6036560
RB 90 615 FS
150 mm
Stahl
zink
bandverzinkt
6036562
RB 90 620 FS
200 mm
Stahl
zink
bandverzinkt
6036564
RB 90 630 FS
300 mm
Stahl
zink
bandverzinkt
6036566
RB 90 640 FS
400 mm
Stahl
zink
bandverzinkt
6036568
RB 90 650 FS
500 mm
Stahl
zink
bandverzinkt
6036570
RB 90 660 FS
600 mm
Stahl
zink
bandverzinkt
6036572
