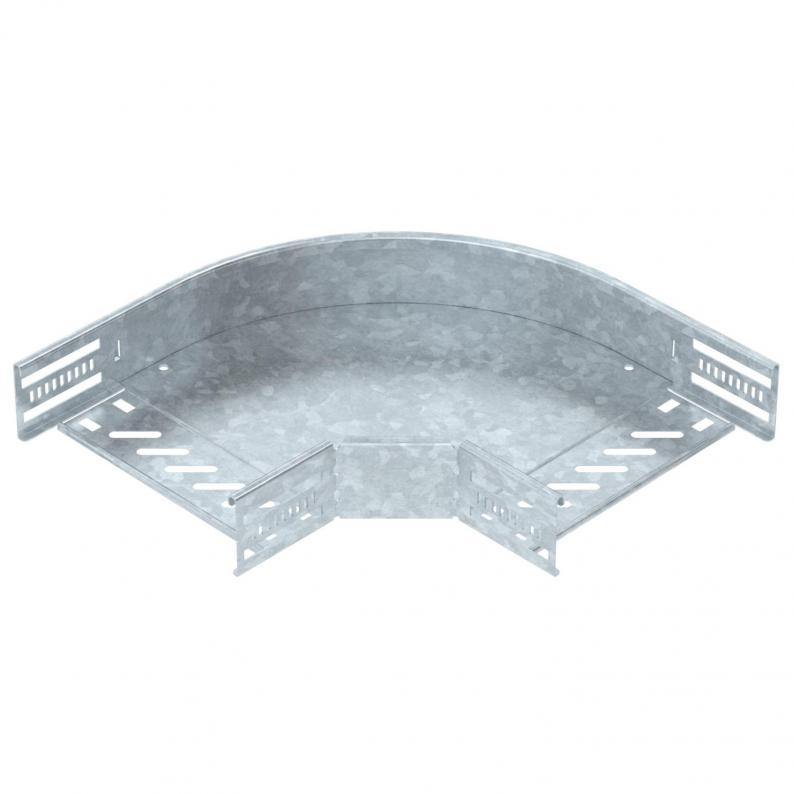

90°-Bogen 60 FT
Typ RB 90 620 FT | Art.Nr. 6036594 | EAN 4012197344498
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 200 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 0,8 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 0,8 mm |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | horizontal |
| Mit Oberteil | nein |
| Bauform | Bogen starr |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Dimension | 60x200 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 12 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,7082 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB 90 610 FT
100
tauchfeuerverzinkt
Stahl
zink
6036590
RB 90 615 FT
150
tauchfeuerverzinkt
Stahl
zink
6036592
RB 90 620 FT
200
tauchfeuerverzinkt
Stahl
zink
6036594
RB 90 630 FT
300
tauchfeuerverzinkt
Stahl
zink
6036596
RB 90 640 FT
400
tauchfeuerverzinkt
Stahl
zink
6036598
RB 90 650 FT
500
tauchfeuerverzinkt
Stahl
zink
6036600
RB 90 660 FT
600
tauchfeuerverzinkt
Stahl
zink
6036602
