90°-Bogen 60 FT
Art.Nr. 6036596 | EAN 4012197344528
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

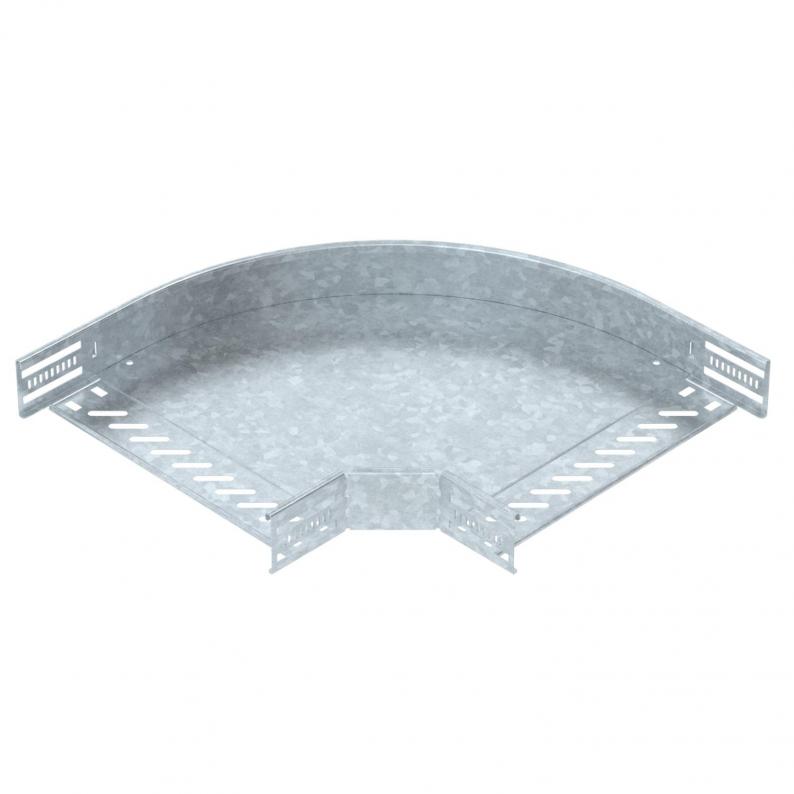

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| Dimension | 60x300 |
| Empfohlene Anzahl Schrauben | 14 St. |
| Farbe | zink |
| Funktionserhalt | ja |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

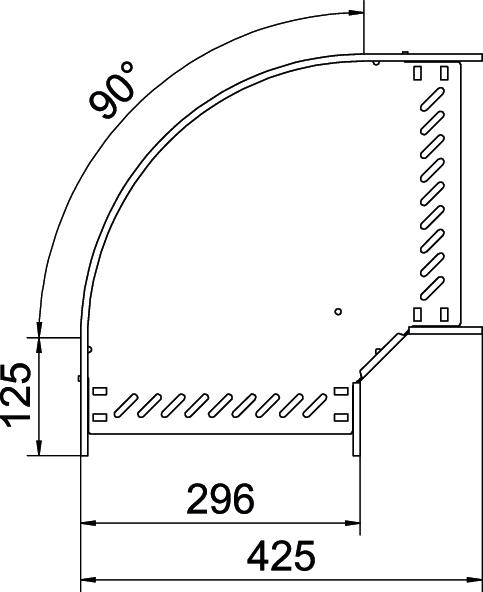

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 300 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Werkstoff
Oberfläche
Farbe
Art.Nr.
RB 90 610 FT
100 mm
Stahl
tauchfeuerverzinkt
zink
6036590
RB 90 615 FT
150 mm
Stahl
tauchfeuerverzinkt
zink
6036592
RB 90 620 FT
200 mm
Stahl
tauchfeuerverzinkt
zink
6036594
RB 90 630 FT
300 mm
Stahl
tauchfeuerverzinkt
zink
6036596
RB 90 640 FT
400 mm
Stahl
tauchfeuerverzinkt
zink
6036598
RB 90 650 FT
500 mm
Stahl
tauchfeuerverzinkt
zink
6036600
RB 90 660 FT
600 mm
Stahl
tauchfeuerverzinkt
zink
6036602
Breite
RB 90 610 FT
Art.Nr.
6036590
Breite
100 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Farbe
zink
RB 90 615 FT
Art.Nr.
6036592
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
Breite
150 mm
RB 90 620 FT
Art.Nr.
6036594
Breite
200 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
RB 90 630 FT
Art.Nr.
6036596
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
300 mm
RB 90 640 FT
Art.Nr.
6036598
Breite
400 mm
Oberfläche
tauchfeuerverzinkt
Farbe
zink
Werkstoff
Stahl
RB 90 650 FT
Art.Nr.
6036600
Oberfläche
tauchfeuerverzinkt
Breite
500 mm
Werkstoff
Stahl
Farbe
zink
RB 90 660 FT
Art.Nr.
6036602
Farbe
zink
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Breite
600 mm
