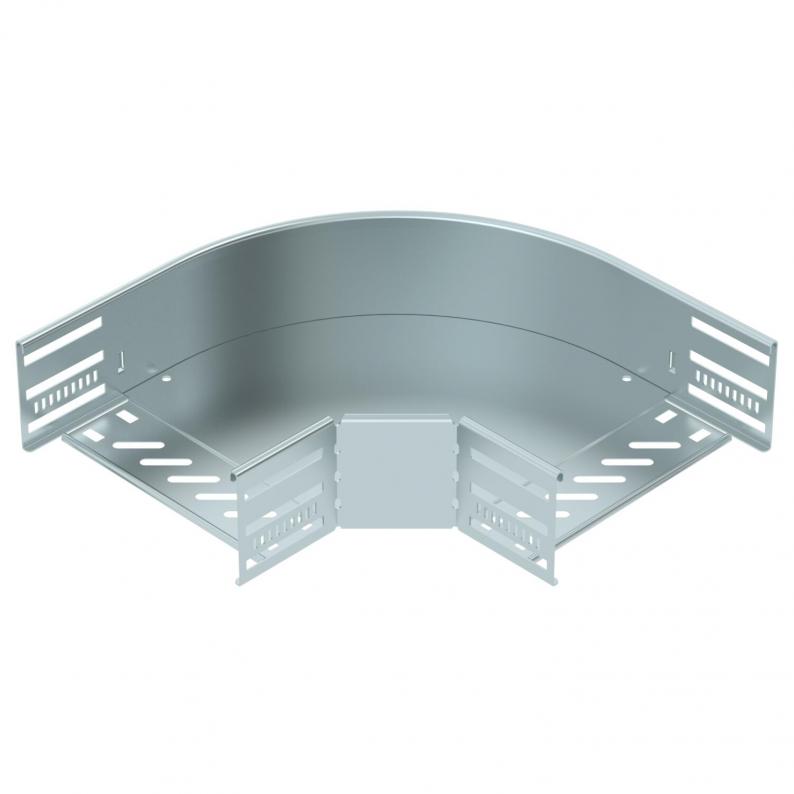

90°-Bogen 85 FS
Typ RB 90 820 FS | OBO Art.Nr. 6036702 | EAN 4012197343415
Art.Nr. / Typ
Breite
Farbe
zink
Werkstoff
Stahl
Oberfläche
bandverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,7059 kg CO2e / 1 Stück |
| Dimension | 85x200 |
| Empfohlene Anzahl Schrauben | 16 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 0,8 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

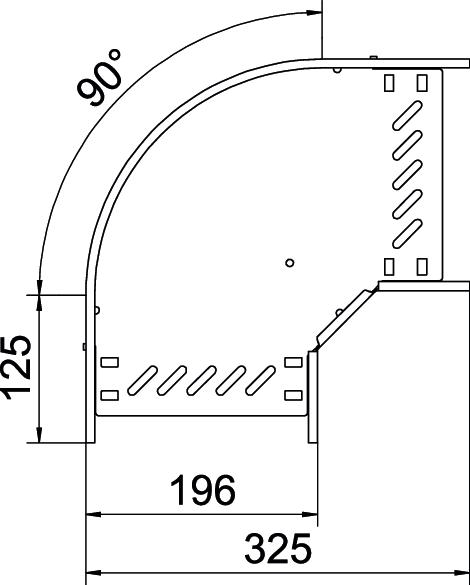

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 200 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Breite
Farbe
Werkstoff
Oberfläche
OBO Art.Nr.
RB 90 810 FS
100 mm
zink
Stahl
bandverzinkt
6036700
RB 90 820 FS
200 mm
zink
Stahl
bandverzinkt
6036702
RB 90 830 FS
300 mm
zink
Stahl
bandverzinkt
6036704
RB 90 840 FS
400 mm
zink
Stahl
bandverzinkt
6036706
RB 90 850 FS
500 mm
zink
Stahl
bandverzinkt
6036709
RB 90 860 FS
600 mm
zink
Stahl
bandverzinkt
6036710
Breite
RB 90 810 FS
OBO Art.Nr.
6036700
Breite
100 mm
Farbe
zink
Werkstoff
Stahl
Oberfläche
bandverzinkt
RB 90 820 FS
OBO Art.Nr.
6036702
Breite
200 mm
Farbe
zink
Oberfläche
bandverzinkt
Werkstoff
Stahl
RB 90 830 FS
OBO Art.Nr.
6036704
Werkstoff
Stahl
Breite
300 mm
Oberfläche
bandverzinkt
Farbe
zink
RB 90 840 FS
OBO Art.Nr.
6036706
Breite
400 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
RB 90 850 FS
OBO Art.Nr.
6036709
Oberfläche
bandverzinkt
Breite
500 mm
Werkstoff
Stahl
Farbe
zink
RB 90 860 FS
OBO Art.Nr.
6036710
Werkstoff
Stahl
Farbe
zink
Breite
600 mm
Oberfläche
bandverzinkt
