90°-Bogen EI60 für Brandschutzkanal PLCS D060810
Typ PLCS B060810
|Art.Nr. 7217880
|EAN 4012196836680
Art.Nr. / Typ
Maß L
Maß
B
Maß H
Maß b
Maß h
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

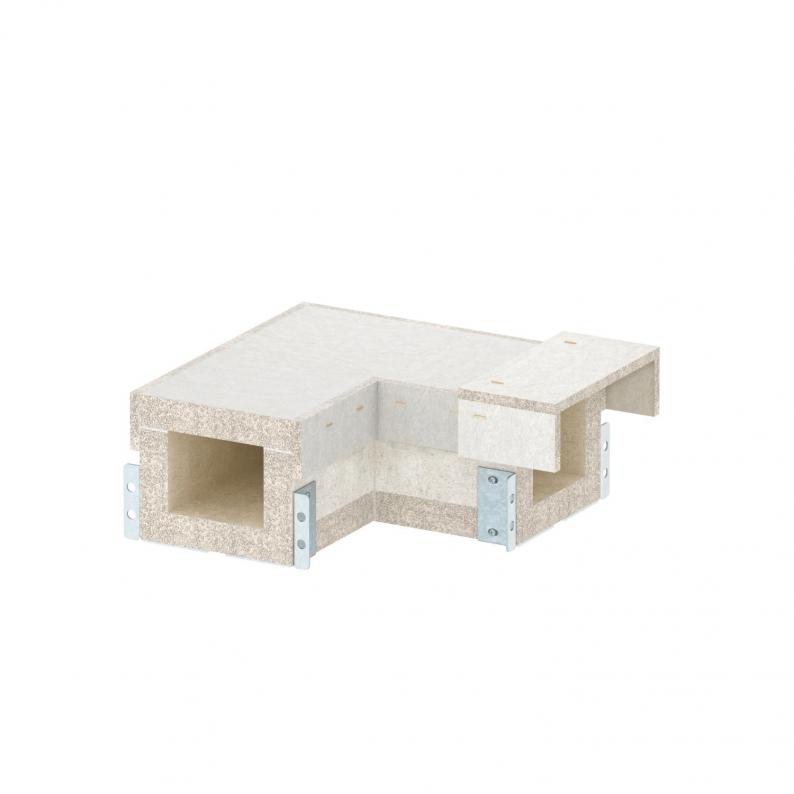

90°-Bogen für Brandschutzkanal PYROLINE® Con S EI60, Typ PLCS D060810 bestehend aus wasser- und frostbeständigem Glasfaserleichtbeton zur Herstellung von horizontalen Richtungsänderungen im Kanalverlauf. Fertig montierte Verbindungsbeschläge sorgen für eine schnelle Montage vor Ort, lose aufgelegte Deckel für eine schnelle Revision und Nachbelegung.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Technische Daten

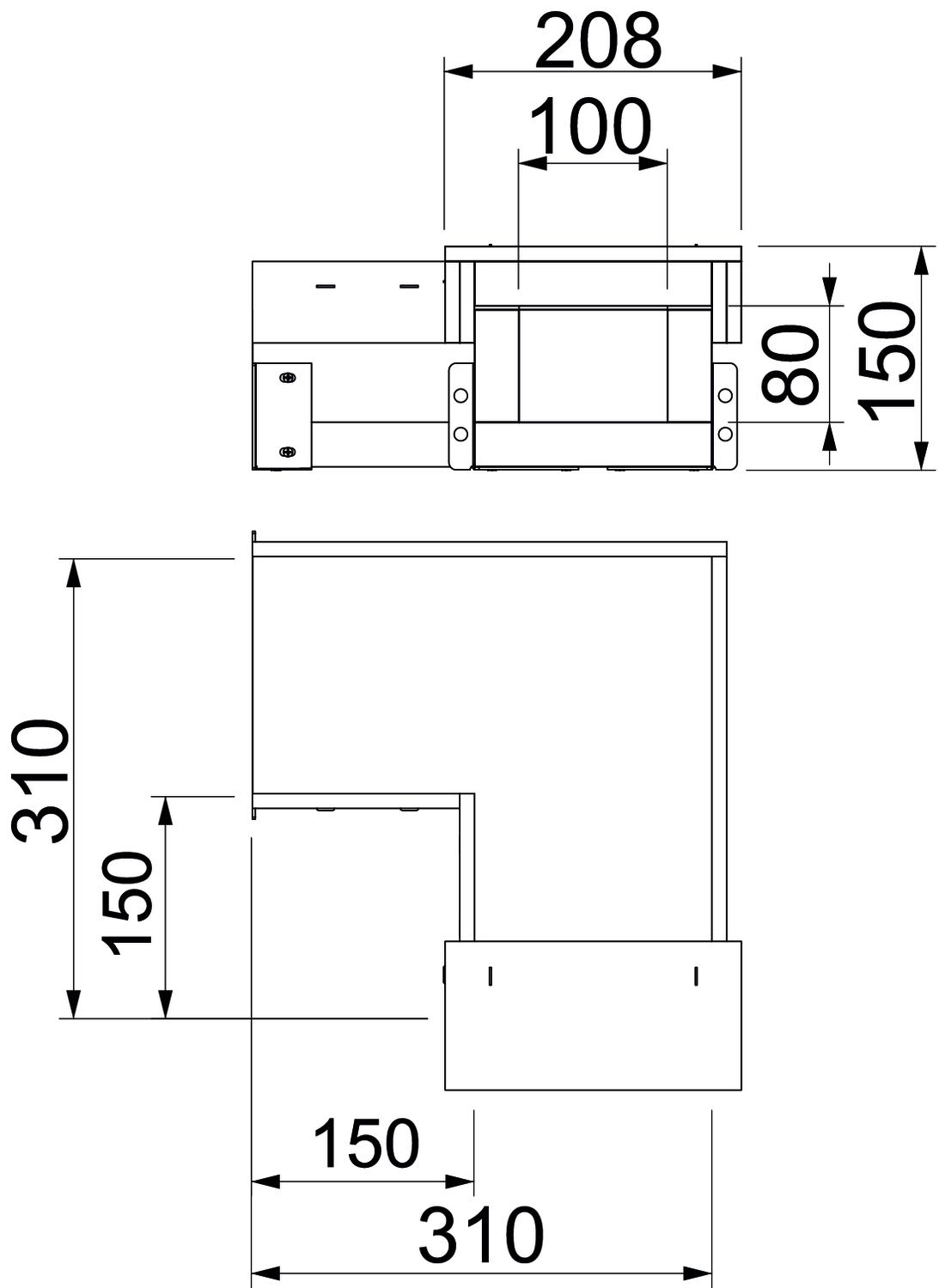

Abmessungen
| Maß L | 310 mm |
|---|---|
| Maß B | 208 mm |
| Maß H | 150 mm |
| Maß b | 100 mm |
| Maß h | 80 mm |
Technische Daten
| Winkel des Bogens | 90 ° |
|---|---|
| Deckelbefestigung | lose |
| Mit Lochung | nein |
| Ummantelung | ohne |
| Werkstoff des Isoliermaterials | Glasfaser-Leichtbeton |
| Anzahl der beflammbaren Seiten | 4 |
| Klassifizierung EI - Installationskanal | 60 |
| Dimension | 100x80 |
| Werkstoff | Glasfaserleichtbeton |
| Farbe | grau |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß L
Maß B
Maß H
Maß b
Maß h
Art.Nr.
PLCS B060810
310
208
150
100
80
7217880
PLCS B061220
410
308
190
200
120
7217884
Maß L
Maß
B
Maß H
Maß b
Maß h
PLCS B060810
Art.Nr.
7217880
Maß L
310
Maß
B
208
Maß H
150
Maß b
100
Maß h
80
PLCS B061220
Art.Nr.
7217884
Maß L
410
Maß
B
308
Maß H
190
Maß b
200
Maß h
120
