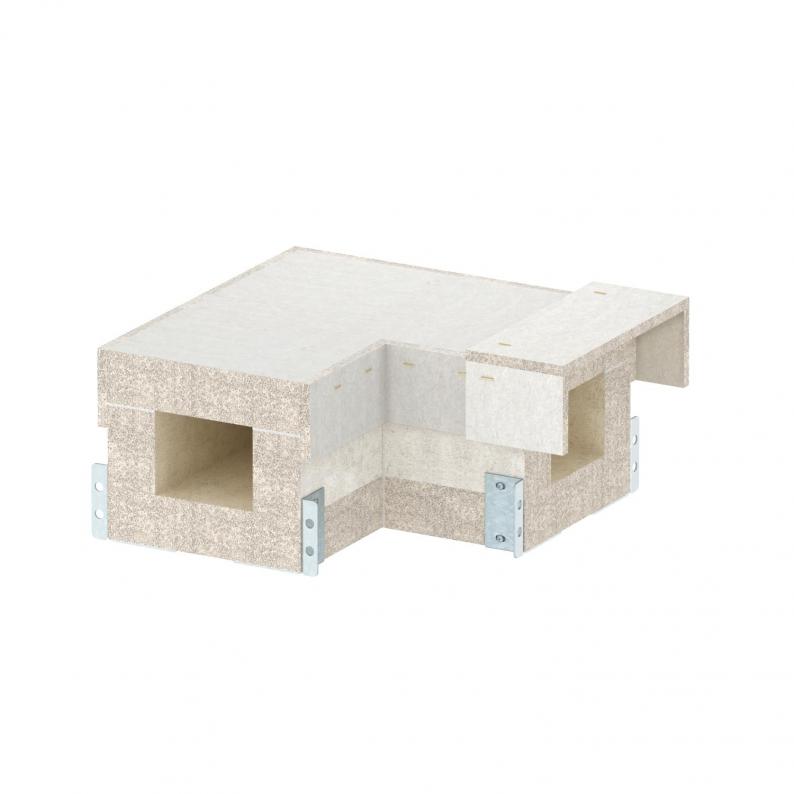

90°-Bogen EI90 für Brandschutzkanal PLCS D090810
90°-Bogen EI90 für Brandschutzkanal PLCS D090810
Art.Nr. 7217890 | EAN 4012196836703
Art.Nr. / Typ
Maß H
Maß h
Maß B
Maß b
Maß L
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen für Brandschutzkanal PYROLINE® Con S EI90, Typ PLCS D090810 bestehend aus wasser- und frostbeständigem Glasfaserleichtbeton zur Herstellung von horizontalen Richtungsänderungen im Kanalverlauf. Fertig montierte Verbindungsbeschläge sorgen für eine schnelle Montage vor Ort, lose aufgelegte Deckel für eine schnelle Revision und Nachbelegung.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 4 |
|---|---|
| Deckelbefestigung | lose |
| Dimension | 100x80 |
| Farbe | grau |
| Klassifizierung EI - Installationskanal | 90 |
| Mit Lochung | nein |
| Ummantelung | ohne |
| Werkstoff | Glasfaserleichtbeton |
| Werkstoff des Isoliermaterials | Glasfaser-Leichtbeton |
| Winkel des Bogens | 90 ° |

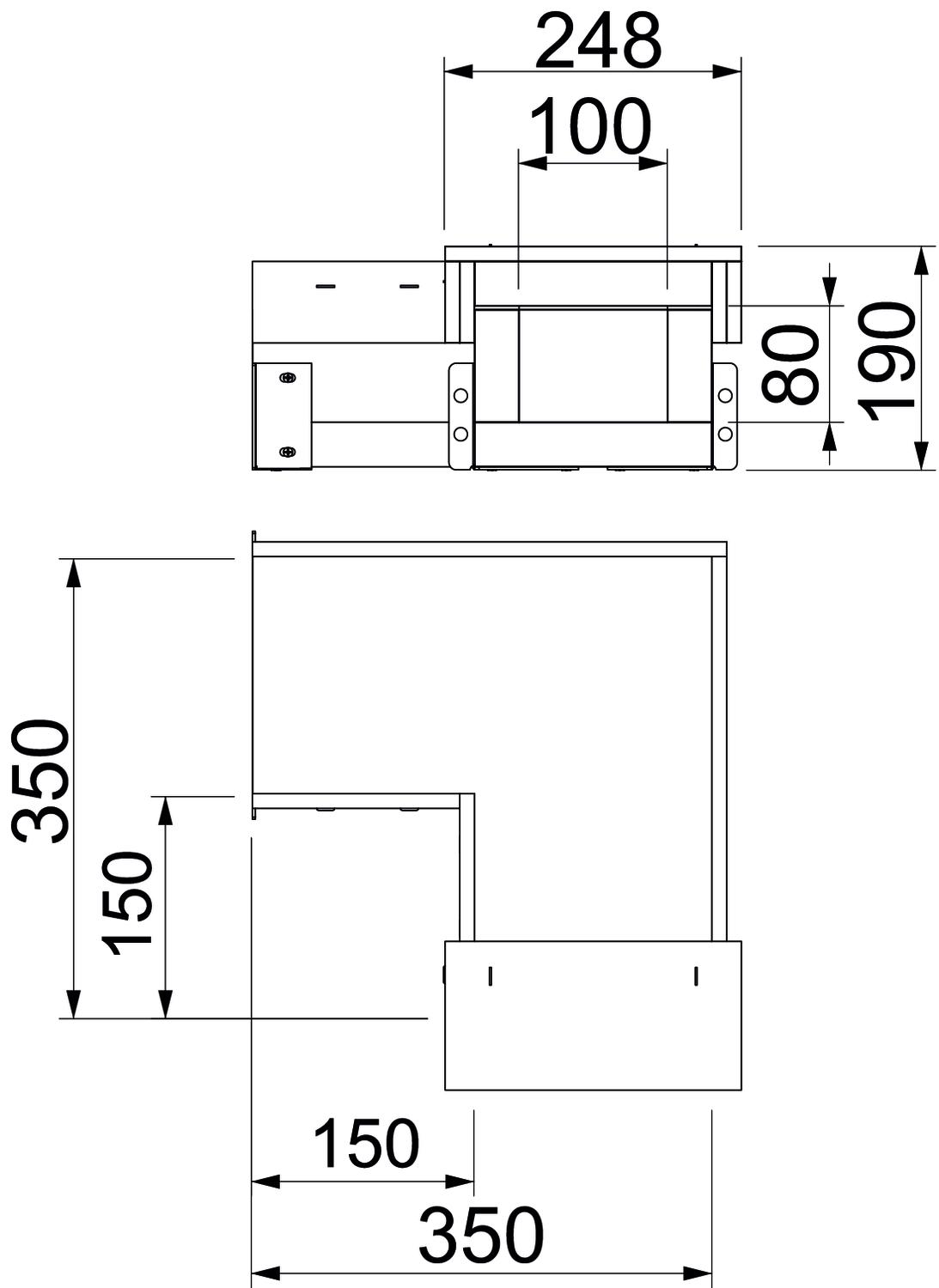

Abmessungen
| Maß B | 248 mm |
|---|---|
| Maß b | 100 mm |
| Maß H | 190 mm |
| Maß h | 80 mm |
| Maß L | 350 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Maß H
Maß h
Maß B
Maß b
Maß L
Art.Nr.
PLCS B090810
190 mm
80 mm
248 mm
100 mm
350 mm
7217890
PLCS B091220
230 mm
120 mm
348 mm
200 mm
450 mm
7217894
Maß H
Maß h
Maß B
Maß b
Maß L
PLCS B090810
Art.Nr.
7217890
Maß H
190 mm
Maß h
80 mm
Maß B
248 mm
Maß b
100 mm
Maß L
350 mm
PLCS B091220
Art.Nr.
7217894
Maß h
120 mm
Maß H
230 mm
Maß B
348 mm
Maß L
450 mm
Maß b
200 mm
