90°-Bogen EI90 für Brandschutzkanal PLCS D091220
Typ PLCS B091220
|Art.Nr. 7217894
|EAN 4012196836734
Art.Nr. / Typ
Maß L
Maß
B
Maß H
Maß b
Maß h
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

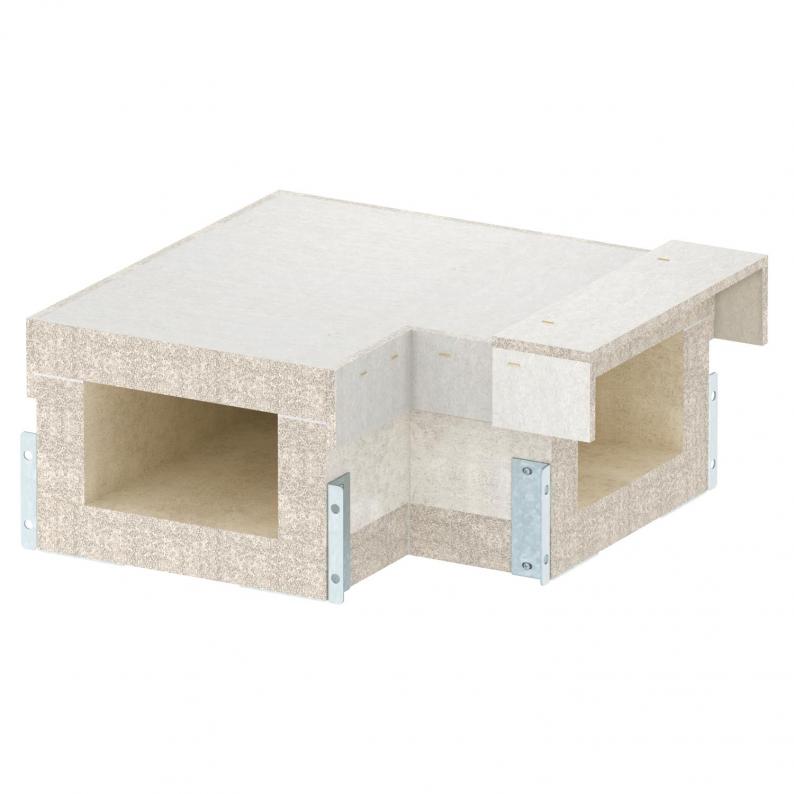

90°-Bogen für Brandschutzkanal PYROLINE® Con S EI90, Typ PLCS D091220 bestehend aus wasser- und frostbeständigem Glasfaserleichtbeton zur Herstellung von horizontalen Richtungsänderungen im Kanalverlauf. Fertig montierte Verbindungsbeschläge sorgen für eine schnelle Montage vor Ort, lose aufgelegte Deckel für eine schnelle Revision und Nachbelegung.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Technische Daten

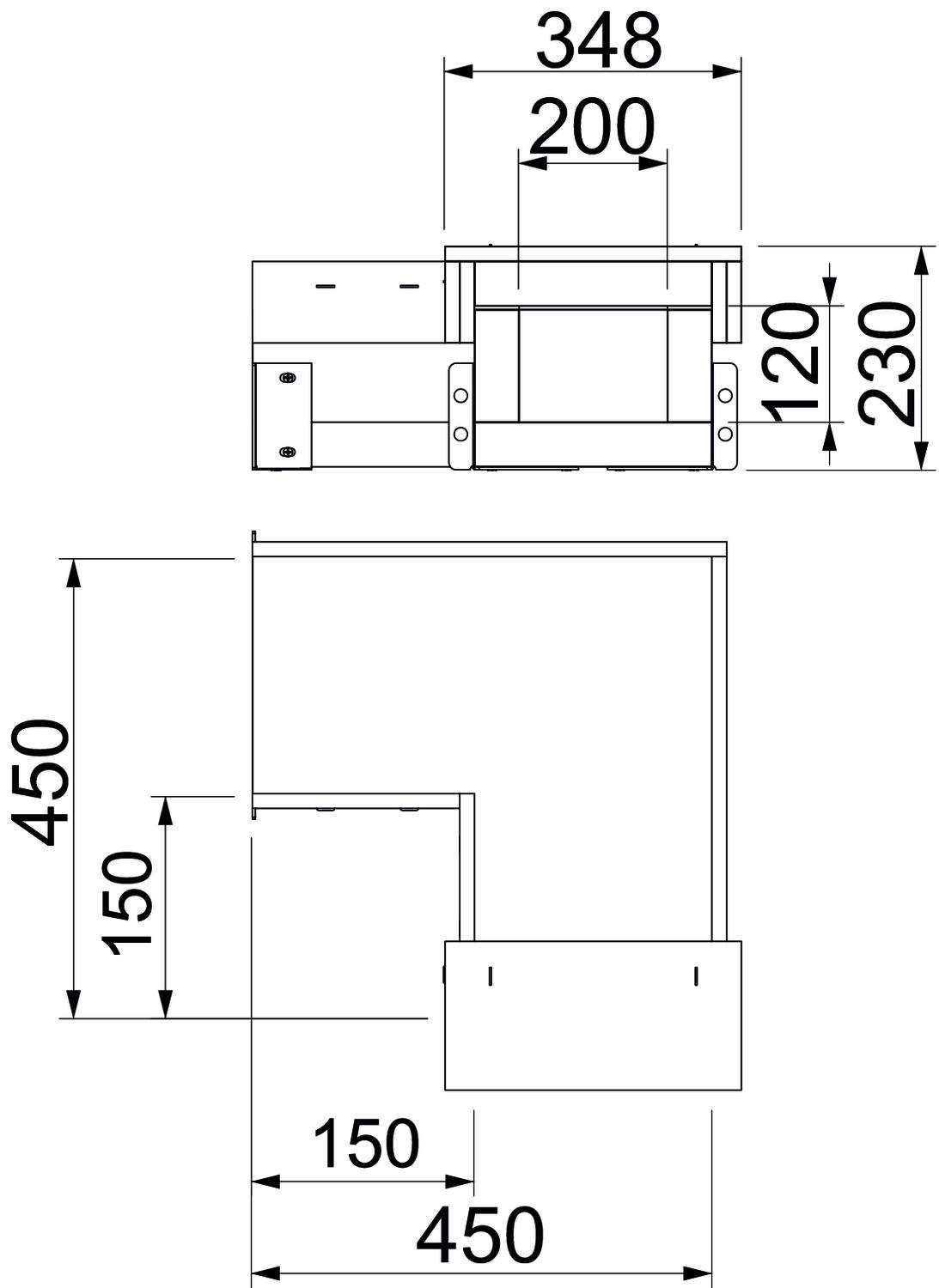

Abmessungen
| Maß L | 450 mm |
|---|---|
| Maß B | 348 mm |
| Maß H | 230 mm |
| Maß b | 200 mm |
| Maß h | 120 mm |
Technische Daten
| Winkel des Bogens | 90 ° |
|---|---|
| Deckelbefestigung | lose |
| Mit Lochung | nein |
| Ummantelung | ohne |
| Werkstoff des Isoliermaterials | Glasfaser-Leichtbeton |
| Anzahl der beflammbaren Seiten | 4 |
| Klassifizierung EI - Installationskanal | 90 |
| Dimension | 200x120 |
| Werkstoff | Glasfaserleichtbeton |
| Farbe | grau |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß L
Maß B
Maß H
Maß b
Maß h
Art.Nr.
PLCS B090810
350
248
190
100
80
7217890
PLCS B091220
450
348
230
200
120
7217894
Maß L
Maß
B
Maß H
Maß b
Maß h
PLCS B090810
Art.Nr.
7217890
Maß L
350
Maß
B
248
Maß H
190
Maß b
100
Maß h
80
PLCS B091220
Art.Nr.
7217894
Maß L
450
Maß
B
348
Maß H
230
Maß b
200
Maß h
120
