90°-Bogen Magic 85 FT
90°-Bogen Magic 85 FT
Art.Nr. 6041512 | EAN 4012195879985
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 90° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 85 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 1,25 mm |
| Dimension | 85x200 |
| Funktionserhalt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

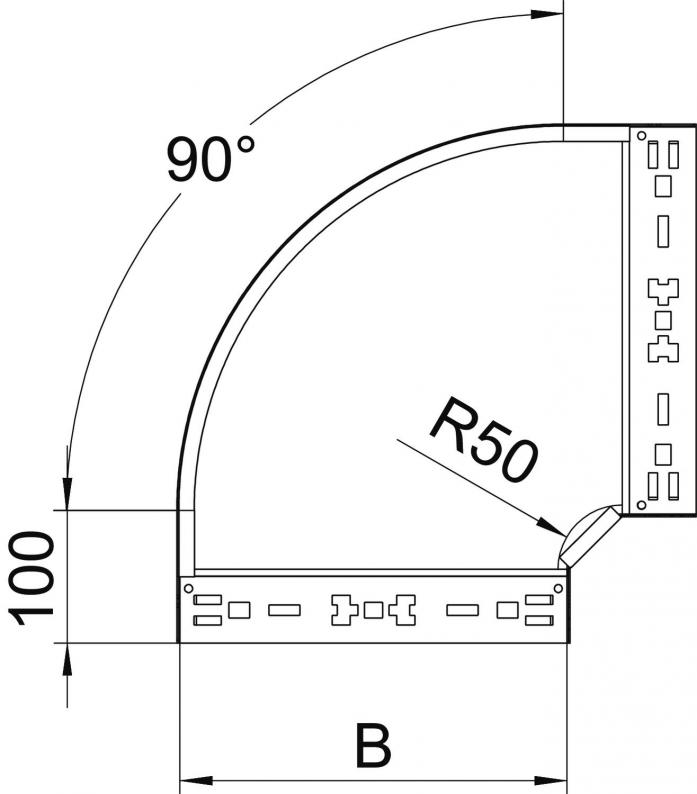

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 200 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Art.Nr.
RBM 90 820 FT
200 mm
tauchfeuerverzinkt
Stahl
6041512
RBM 90 850 FT
500 mm
tauchfeuerverzinkt
Stahl
6041518
RBM 90 860 FT
600 mm
tauchfeuerverzinkt
Stahl
6041520
Breite
RBM 90 820 FT
Art.Nr.
6041512
Breite
200 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
RBM 90 850 FT
Art.Nr.
6041518
Breite
500 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
RBM 90 860 FT
Art.Nr.
6041520
Oberfläche
tauchfeuerverzinkt
Breite
600 mm
Werkstoff
Stahl
