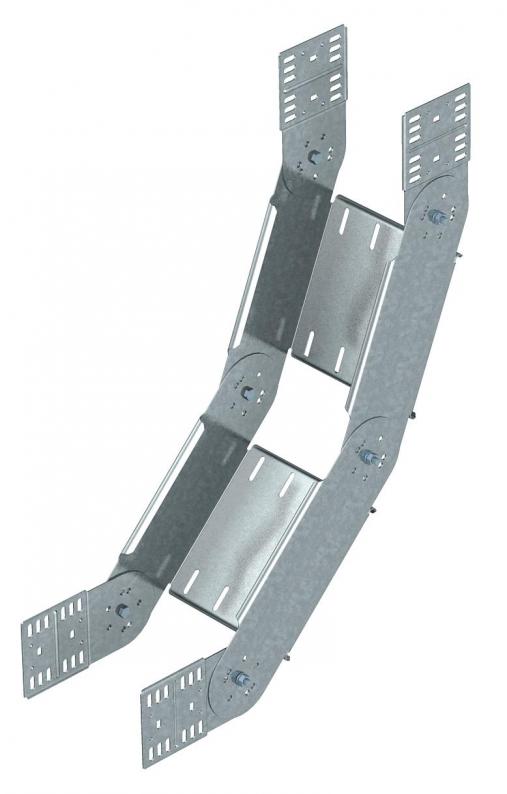

90°-Gelenkbogen, vertikal 110 FS
Typ RGBV 110 FS
|Art.Nr. 7006624
|EAN 4012196218592
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Gelenkbogen 90°, vertikal, für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Der Bogen wird im unmontierten Zustand geliefert. Es sind keine weiteren Befestigungsmaterialien notwendig.
Technische Daten
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 110 mm |
| Maß R | 400 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | Mitgelieferter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | vertikal steigend/fallend |
| Bauform | Gelenkbogen_komplett |
| Dimension | 110x100 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt |
Umweltdaten
11,4459 kg CO2e / 1 StückCO2 Fußabdruck (GWP) Cradle-to-Gate
| Verpackung vollständig aus recycelter Kartonage | Ja |
|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 11,4459 kg CO2e / 1 Stück |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (1)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RGBV 110 FS
100
bandverzinkt
Stahl
zink
7006624
RGBV 120 FS
200
bandverzinkt
Stahl
zink
7006640
RGBV 130 FS
300
bandverzinkt
Stahl
zink
7006667
RGBV 140 FS
400
bandverzinkt
Stahl
zink
7006683
RGBV 150 FS
500
bandverzinkt
Stahl
zink
7006705
RGBV 160 FS
600
bandverzinkt
Stahl
zink
7006717
