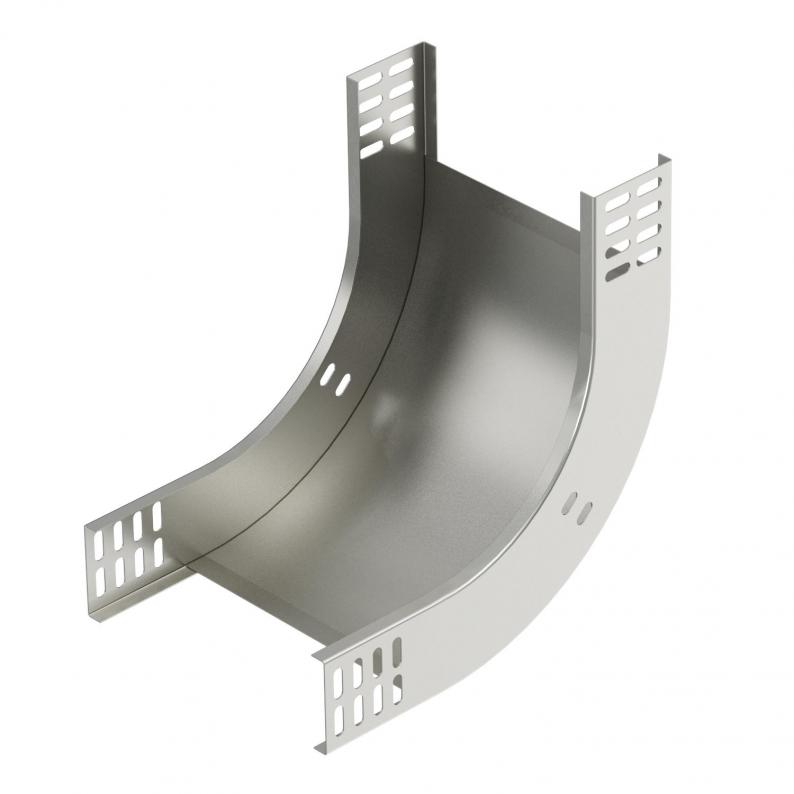

90°-Vertikalbogen, steigend 60 A2
Typ RBV 610 S A2
|Art.Nr. 7007105
|EAN 4012195688556
Art.Nr. / Typ
Breite
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Farbe
edelstahl
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Vertikalbogen 90° in steigender Ausführung für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Der Vertikalbogen wird über das Ende der Kabelrinne geschoben und verschraubt.
Befestigungsmaterialien sind separat zu bestellen.
Technische Daten

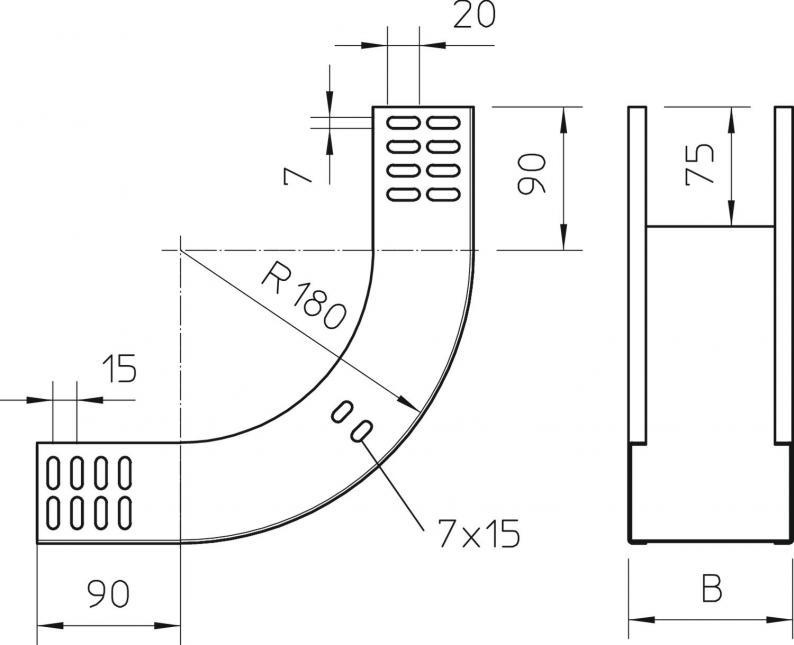

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | vertikal steigend |
| Mit Oberteil | nein |
| Bauform | Bogen starr |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 120 °C |
| Dimension | 60x100 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,223 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RBV 610 S A2
100
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
7007105
RBV 620 S A2
200
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
7007109
RBV 630 S A2
300
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
7007113
RBV 640 S A2
400
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
7007117
RBV 650 S A2
500
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
7007119
RBV 660 S A2
600
blank, nachbehandelt
Edelstahl, rostfrei 1.4301
edelstahl
7007121
