Abhängebügel FT
Typ AHB 100 FT | OBO Art.Nr. 6363903 | EAN 4012196881413
Art.Nr. / Typ
für Breite max.
Breite
F in kN Decke
Lochdurchmesser
11 mm
Höhe
180 mm
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

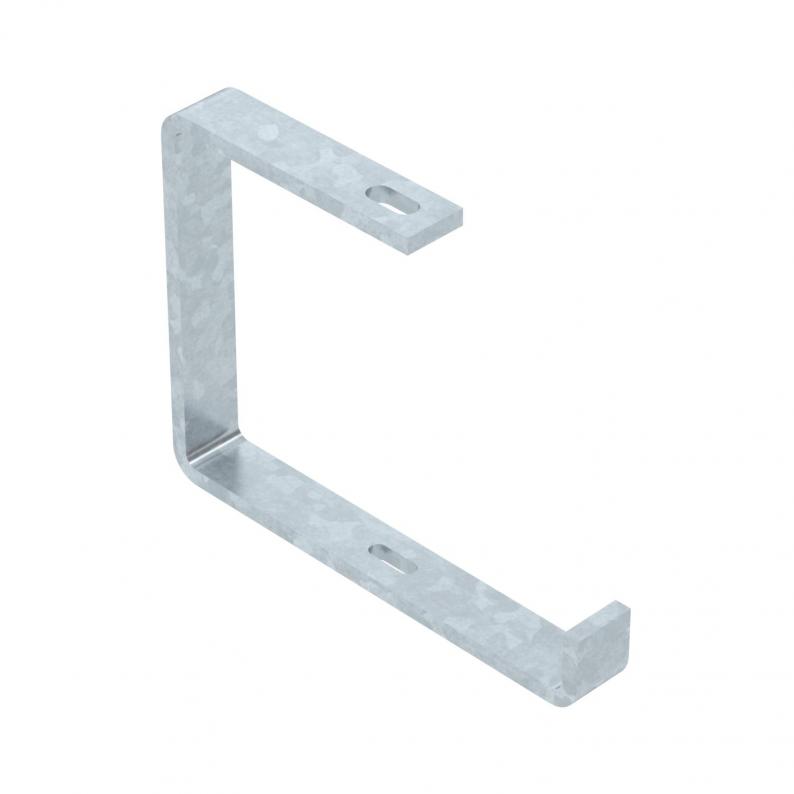

Abhängebügel für Kabeltrag-Systeme.
Technische Daten
Technische Daten
| Ausführung | Abhängebügel (C-Bügel) |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,2084 kg CO2e / 1 Stück |
| Dimension | B100mm |
| F in kN Decke | 0,6 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| für Breite max. | 100 mm |
| für Breite min. | 100 |
| Geeignet für Gewindestange metrisch | 10 |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Lochdurchmesser | 11 mm |
| Materialstärke | 6 mm |
| Oberfläche | tauchfeuerverzinkt |
| Rinnenbefestigung | schraubbar |
| Verstellbar | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 127 mm |
|---|---|
| Höhe | 180 mm |
| Länge | 30 mm |
| Maß B | 115 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (3)
Artikelbilder (3)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
für Breite max.
Lochdurchmesser
Breite
Höhe
F in kN Decke
Farbe
OBO Art.Nr.
AHB 100 FT
100 mm
11 mm
127 mm
180 mm
0,6 kN
zink
6363903
AHB 200 FT
200 mm
11 mm
231 mm
180 mm
0,6 kN
zink
6363911
AHB 300 FT
300 mm
11 mm
331 mm
180 mm
0,35 kN
zink
6363938
AHB 400 FT
400 mm
11 mm
431 mm
180 mm
0,2 kN
zink
6363946
für Breite max.
Breite
F in kN Decke
AHB 100 FT
OBO Art.Nr.
6363903
für Breite max.
100 mm
Lochdurchmesser
11 mm
Breite
127 mm
Höhe
180 mm
F in kN Decke
0,6 kN
Farbe
zink
AHB 200 FT
OBO Art.Nr.
6363911
Farbe
zink
Breite
231 mm
Lochdurchmesser
11 mm
für Breite max.
200 mm
F in kN Decke
0,6 kN
Höhe
180 mm
AHB 300 FT
OBO Art.Nr.
6363938
für Breite max.
300 mm
Lochdurchmesser
11 mm
Farbe
zink
Breite
331 mm
Höhe
180 mm
F in kN Decke
0,35 kN
AHB 400 FT
OBO Art.Nr.
6363946
Höhe
180 mm
für Breite max.
400 mm
F in kN Decke
0,2 kN
Breite
431 mm
Farbe
zink
Lochdurchmesser
11 mm
