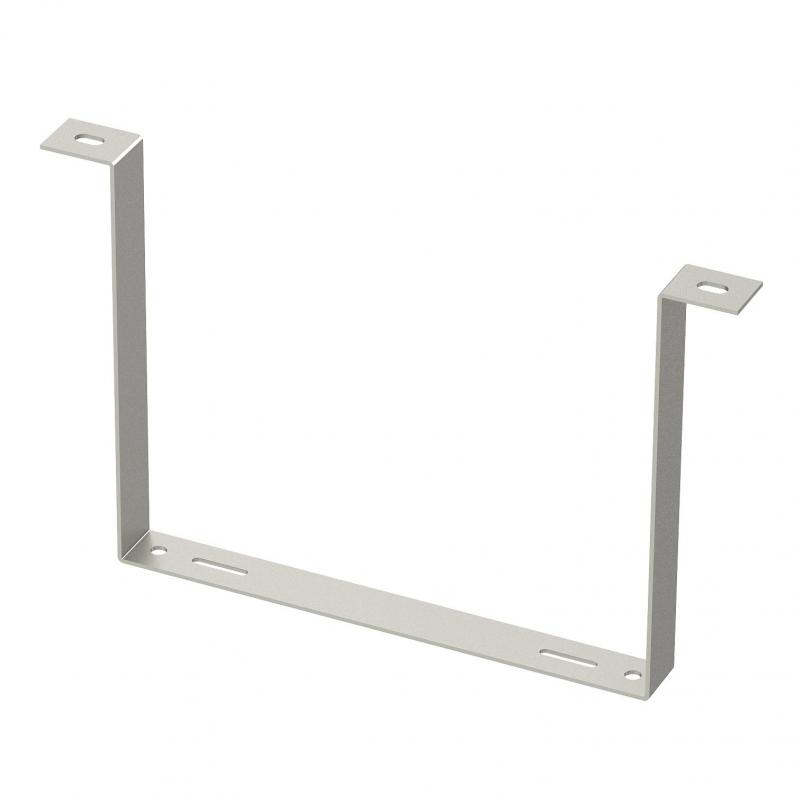

Abhängebügel für Tunnel
Art.Nr. 6363997 | EAN 4012195924456
Art.Nr. / Typ
Breite
kl. VKE: 16 Stück
16Stück
Beschreibung
Spezial-Aufhängebügel für Kabeltrag-Systeme in Tunnelbauten. Weitere Varianten wie Zwischen- oder Anschlussbügel sowie verschiedene Kopfformen auf Anfrage.
Technische Daten
Technische Daten
| Dimension | 170x220 |
|---|---|
| Funktionserhalt | ja |
| Geeignet für Gitterrinne | ja |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Materialstärke | 4 mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4547 |

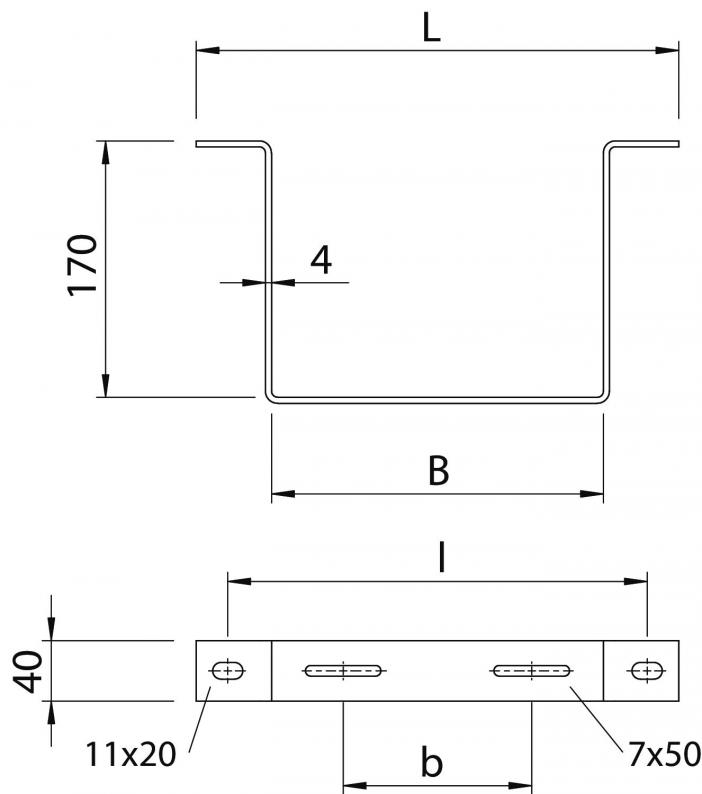

Abmessungen
| Breite | 220 mm |
|---|---|
| Höhe | 40 mm |
| Länge | 170 mm |
| Maß b | 25 mm |
| Maß B | 120 mm |
| Maß l | 180 mm |
| Maß L | 220 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (1)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Art.Nr.
AHB-T1712 VA4547
220 mm
6363997
AHB-T1722 VA4547
320 mm
6364007
Breite
AHB-T1712 VA4547
Art.Nr.
6363997
Breite
220 mm
AHB-T1722 VA4547
Art.Nr.
6364007
Breite
320 mm
