Abstandschelle 732 G
Abstandschelle 732 G
Art.Nr. 1362417 | EAN 4012196599646
Art.Nr. / Typ
Materialstärke
Spannbereich D min.
Spannbereich D max.
Oberfläche
galvanisch verzinkt
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Beschreibung

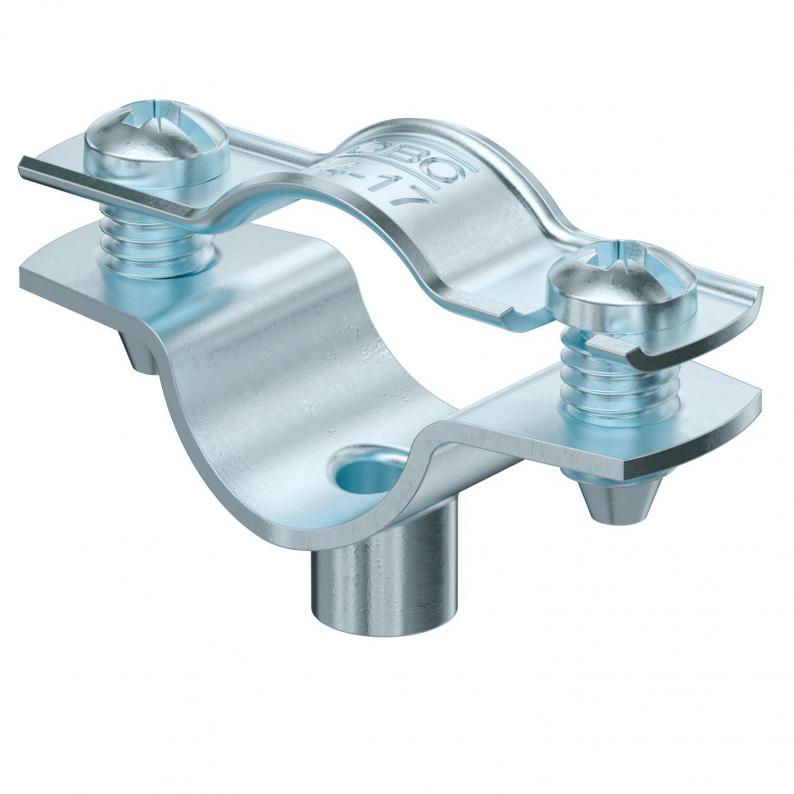

Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Ansatz mit Innengewinde.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Technische Daten
Technische Daten
| Abstand zur Wand | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | geschlossen |
| Befestigungsart | Gewindeanschluss |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0597 kg CO₂e / 1 Stück |
| Dimension | 14-17mm |
| für Durchmesser | 14 - 17 |
| Geeignet im Brandschutzbereich | ja |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Materialstärke | 1,25 mm |
| Oberfläche | galvanisch verzinkt |
| Spannbereich D max. | 17 mm |
| Spannbereich D min. | 14 mm |
| UV-beständig | ja |
| Werkstoff | Stahl |

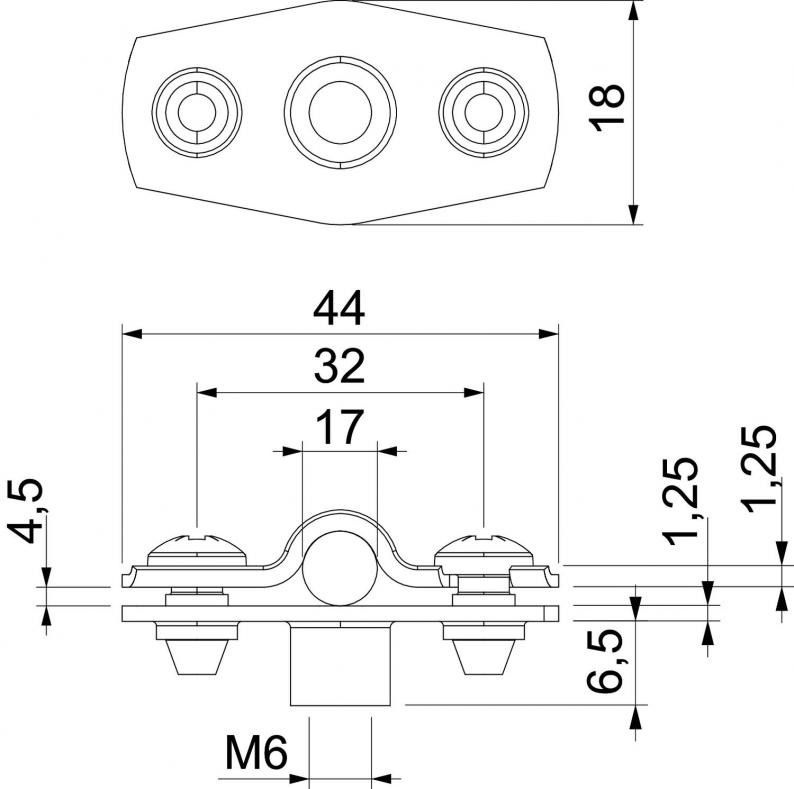

Abmessungen
| Maß A | 44 mm |
|---|---|
| Maß B | 32 mm |
| Maß b | 18 mm |
| Maß D | 17 mm |
| Maß D max. | 17 mm |
| Maß D min. | 14 mm |
| Maß H1 | 6,5 mm |
| Maß t1 | 1,25 |
| Maß t2 | 1,25 |
| Maß x | 4,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (4)
Zertifikate (5)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Oberfläche
Werkstoff
Spannbereich D min.
Spannbereich D max.
Art.Nr.
ASG 732 6 G
1,25 mm
galvanisch verzinkt
Stahl
5 mm
6 mm
1362404
ASG 732 7 G
1,25 mm
galvanisch verzinkt
Stahl
6 mm
7 mm
1362406
ASG 732 8 G
1,25 mm
galvanisch verzinkt
Stahl
7 mm
8 mm
1362408
ASG 732 10 G
1,25 mm
galvanisch verzinkt
Stahl
8 mm
10 mm
1362410
ASG 732 12 G
1,25 mm
galvanisch verzinkt
Stahl
10 mm
12 mm
1362412
ASG 732 14 G
1,25 mm
galvanisch verzinkt
Stahl
12 mm
14 mm
1362414
ASG 732 17 G
1,25 mm
galvanisch verzinkt
Stahl
14 mm
17 mm
1362417
ASG 732 20 G
1,25 mm
galvanisch verzinkt
Stahl
17 mm
20 mm
1362420
ASG 732 25 G
1,25 mm
galvanisch verzinkt
Stahl
20 mm
25 mm
1362424
ASG 732 30 G
1,5 mm
galvanisch verzinkt
Stahl
25 mm
30 mm
1362428
ASG 732 36 G
1,5 mm
galvanisch verzinkt
Stahl
30 mm
36 mm
1362432
ASG 732 44 G
1,5 mm
galvanisch verzinkt
Stahl
36 mm
44 mm
1362436
ASG 732 53 G
1,5 mm
galvanisch verzinkt
Stahl
44 mm
53 mm
1362440
ASG 732 63 G
1,5 mm
galvanisch verzinkt
Stahl
53 mm
63 mm
1362444
Materialstärke
Spannbereich D min.
Spannbereich D max.
ASG 732 6 G
Art.Nr.
1362404
Materialstärke
1,25 mm
Oberfläche
galvanisch verzinkt
Werkstoff
Stahl
Spannbereich D min.
5 mm
Spannbereich D max.
6 mm
ASG 732 7 G
Art.Nr.
1362406
Oberfläche
galvanisch verzinkt
Werkstoff
Stahl
Spannbereich D min.
6 mm
Spannbereich D max.
7 mm
Materialstärke
1,25 mm
ASG 732 8 G
Art.Nr.
1362408
Spannbereich D min.
7 mm
Oberfläche
galvanisch verzinkt
Werkstoff
Stahl
Spannbereich D max.
8 mm
Materialstärke
1,25 mm
ASG 732 10 G
Art.Nr.
1362410
Werkstoff
Stahl
Materialstärke
1,25 mm
Oberfläche
galvanisch verzinkt
Spannbereich D max.
10 mm
Spannbereich D min.
8 mm
ASG 732 12 G
Art.Nr.
1362412
Spannbereich D max.
12 mm
Oberfläche
galvanisch verzinkt
Spannbereich D min.
10 mm
Materialstärke
1,25 mm
Werkstoff
Stahl
ASG 732 14 G
Art.Nr.
1362414
Materialstärke
1,25 mm
Werkstoff
Stahl
Spannbereich D min.
12 mm
Oberfläche
galvanisch verzinkt
Spannbereich D max.
14 mm
ASG 732 17 G
Art.Nr.
1362417
Materialstärke
1,25 mm
Spannbereich D min.
14 mm
Spannbereich D max.
17 mm
Werkstoff
Stahl
Oberfläche
galvanisch verzinkt
ASG 732 20 G
Art.Nr.
1362420
Oberfläche
galvanisch verzinkt
Spannbereich D min.
17 mm
Spannbereich D max.
20 mm
Werkstoff
Stahl
Materialstärke
1,25 mm
ASG 732 25 G
Art.Nr.
1362424
Oberfläche
galvanisch verzinkt
Werkstoff
Stahl
Spannbereich D min.
20 mm
Spannbereich D max.
25 mm
Materialstärke
1,25 mm
ASG 732 30 G
Art.Nr.
1362428
Spannbereich D max.
30 mm
Oberfläche
galvanisch verzinkt
Spannbereich D min.
25 mm
Materialstärke
1,5 mm
Werkstoff
Stahl
ASG 732 36 G
Art.Nr.
1362432
Spannbereich D min.
30 mm
Oberfläche
galvanisch verzinkt
Spannbereich D max.
36 mm
Werkstoff
Stahl
Materialstärke
1,5 mm
ASG 732 44 G
Art.Nr.
1362436
Spannbereich D max.
44 mm
Spannbereich D min.
36 mm
Oberfläche
galvanisch verzinkt
Werkstoff
Stahl
Materialstärke
1,5 mm
ASG 732 53 G
Art.Nr.
1362440
Werkstoff
Stahl
Materialstärke
1,5 mm
Spannbereich D max.
53 mm
Oberfläche
galvanisch verzinkt
Spannbereich D min.
44 mm
ASG 732 63 G
Art.Nr.
1362444
Spannbereich D max.
63 mm
Spannbereich D min.
53 mm
Oberfläche
galvanisch verzinkt
Materialstärke
1,5 mm
Werkstoff
Stahl
