Abstandschelle 732 G
Abstandschelle 732 G
Typ ASG 732 6 G | OBO Art.Nr. 1362404 | EAN 4012196599585
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Materialstärke
Werkstoff
Stahl
Oberfläche
galvanisch verzinkt
kl. VKE: 25 Stück
25Stück
Beschreibung

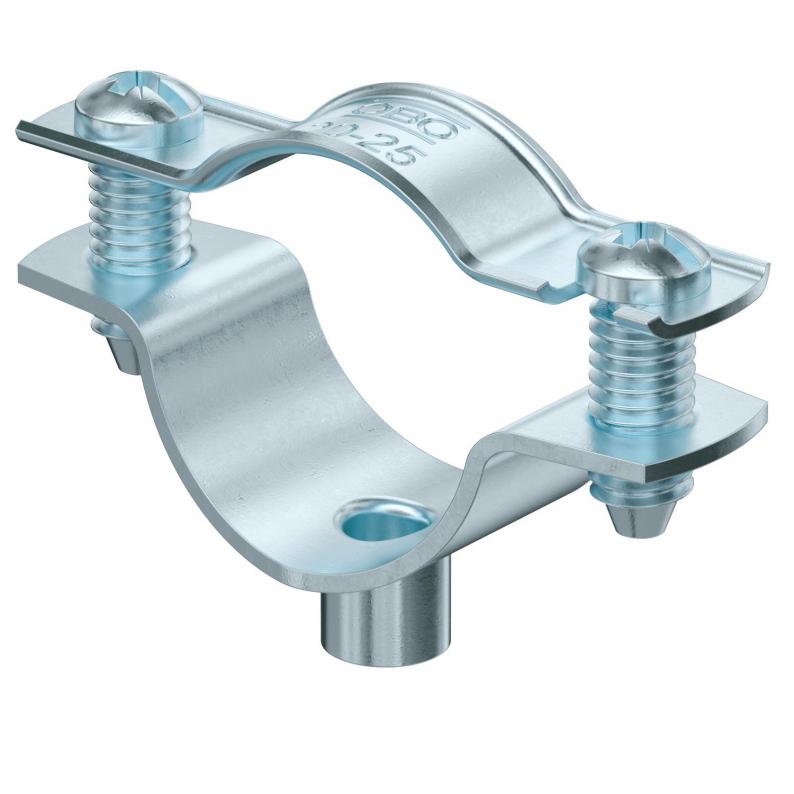

Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Ansatz mit Innengewinde.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Technische Daten
Technische Daten
| Abstand zur Wand | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | geschlossen |
| Befestigungsart | Gewindeanschluss |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0473 kg CO₂e / 1 Stück |
| Dimension | 5-6mm |
| Funktionserhalt | ja |
| für Durchmesser | 5 - 6 |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Materialstärke | 1,25 mm |
| Oberfläche | galvanisch verzinkt |
| Spannbereich D max. | 6 mm |
| Spannbereich D min. | 5 mm |
| UV-beständig | ja |
| Werkstoff | Stahl |
Abmessungen
| Maß A | 35 mm |
|---|---|
| Maß B | 23 mm |
| Maß b | 18 mm |
| Maß D | 6 mm |
| Maß H1 | 6,5 mm |
| Maß t1 | 1 |
| Maß t2 | 1,25 |
| Maß x | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (4)
Zertifikate (5)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Werkstoff
Spannbereich D max.
Oberfläche
Spannbereich D min.
Materialstärke
OBO Art.Nr.
ASG 732 6 G
Stahl
6 mm
galvanisch verzinkt
5 mm
1,25 mm
1362404
ASG 732 7 G
Stahl
7 mm
galvanisch verzinkt
6 mm
1,25 mm
1362406
ASG 732 8 G
Stahl
8 mm
galvanisch verzinkt
7 mm
1,25 mm
1362408
ASG 732 10 G
Stahl
10 mm
galvanisch verzinkt
8 mm
1,25 mm
1362410
ASG 732 12 G
Stahl
12 mm
galvanisch verzinkt
10 mm
1,25 mm
1362412
ASG 732 14 G
Stahl
14 mm
galvanisch verzinkt
12 mm
1,25 mm
1362414
ASG 732 17 G
Stahl
17 mm
galvanisch verzinkt
14 mm
1,25 mm
1362417
ASG 732 20 G
Stahl
20 mm
galvanisch verzinkt
17 mm
1,25 mm
1362420
ASG 732 25 G
Stahl
25 mm
galvanisch verzinkt
20 mm
1,25 mm
1362424
ASG 732 30 G
Stahl
30 mm
galvanisch verzinkt
25 mm
1,5 mm
1362428
ASG 732 36 G
Stahl
36 mm
galvanisch verzinkt
30 mm
1,5 mm
1362432
ASG 732 44 G
Stahl
44 mm
galvanisch verzinkt
36 mm
1,5 mm
1362436
ASG 732 53 G
Stahl
53 mm
galvanisch verzinkt
44 mm
1,5 mm
1362440
ASG 732 63 G
Stahl
63 mm
galvanisch verzinkt
53 mm
1,5 mm
1362444
