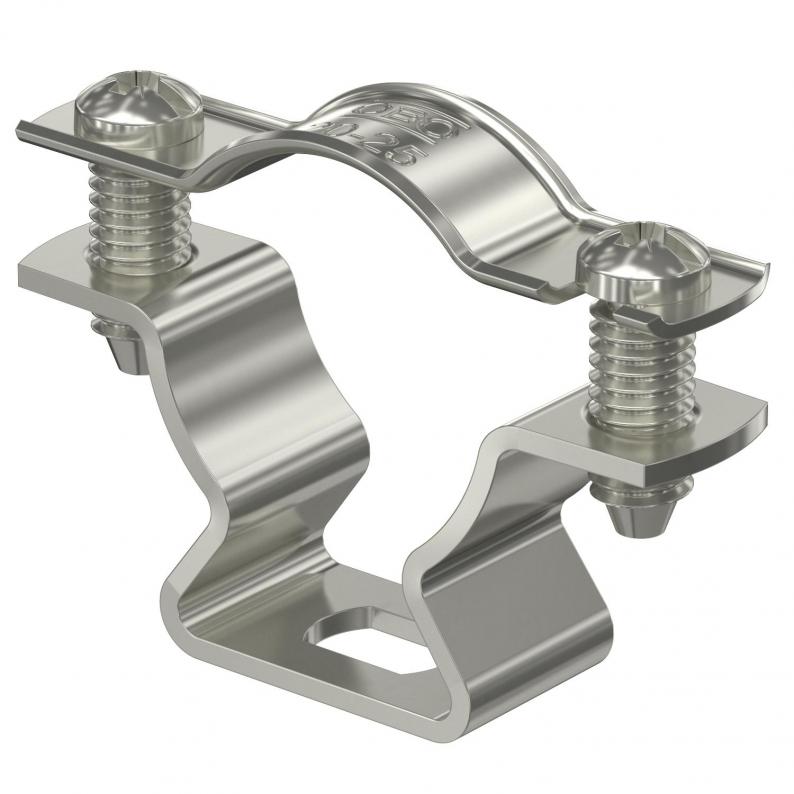

Abstandschelle 733 A4
Typ ASL 733 10 A4 | Art.Nr. 1362904 | EAN 4012196600250
Art.Nr. / Typ
Materialstärke
Spannbereich D max.
Spannbereich D min.
Werkstoff
Edelstahl, rostfrei 1.4571
kl. VKE: 25 Stück
25Stück
Beschreibung
Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Langloch.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Technische Daten
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Materialstärke | 1,5 mm |
| für Durchmesser | 8 - 10 |
| Halogenfrei | ja |
| UV-beständig | ja |
| Kunststoffummantelt | nein |
| Anzahl der Kabel/Rohre | 1 |
| Abstand zur Wand | ja |
| Ausführung | geschlossen |
| Befestigungsart | Schraubloch |
| Spannbereich D max. | 10 mm |
| Spannbereich D min. | 8 mm |
| Dimension | 8-10mm |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0617 kg CO₂e / 1 Stück |
Abmessungen
| Maß L | 10 mm |
|---|---|
| Maß A | 37 mm |
| Maß B | 25 mm |
| Maß D max. | 10 mm |
| Maß D min. | 8 mm |
| Maß b | 16 mm |
| Maß x | 3 mm |
| Maß s | 5,5 mm |
| Maß t1 | 1 |
| Maß t2 | 1,5 |
| Maß D | 10 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (4)
Zertifikate (5)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Materialstärke
Spannbereich D max.
Spannbereich D min.
Werkstoff
Art.Nr.
ASL 733 10 A4
1,5
10
8
Edelstahl, rostfrei 1.4571
1362904
ASL 733 12 A4
1,5
12
10
Edelstahl, rostfrei 1.4571
1362906
ASL 733 14 A4
1,5
14
12
Edelstahl, rostfrei 1.4571
1362908
ASL 733 17 A4
1,5
17
14
Edelstahl, rostfrei 1.4571
1362912
ASL 733 20 A4
1,5
20
17
Edelstahl, rostfrei 1.4571
1362914
ASL 733 25 A4
1,5
25
20
Edelstahl, rostfrei 1.4571
1362918
ASL 733 30 A4
1,5
30
25
Edelstahl, rostfrei 1.4571
1362922
ASL 733 36 A4
1,5
36
30
Edelstahl, rostfrei 1.4571
1362926
ASL 733 44 A4
1,5
44
36
Edelstahl, rostfrei 1.4571
1362930
ASL 733 53 A4
1,5
53
44
Edelstahl, rostfrei 1.4571
1362934
ASL 733 63 A4
1,5
63
53
Edelstahl, rostfrei 1.4571
1362938
