Abstandschelle 733 ALU
Typ ASL 733 14 ALU | Art.Nr. 1362808 | EAN 4012196600243
Art.Nr. / Typ
Materialstärke
Spannbereich D max.
Spannbereich D min.
Werkstoff
Aluminium
kl. VKE: 25 Stück
25Stück
Beschreibung
Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Langloch. Ab der Schellengröße 20 geeignet für Montage mit Nagelgerät oder Bolzensetzgerät.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90 (außer ALU).
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90 (außer ALU).
Technische Daten
Technische Daten
| Materialstärke | 1,5 mm |
|---|---|
| für Durchmesser | 12 - 14 |
| Halogenfrei | ja |
| UV-beständig | ja |
| Kunststoffummantelt | nein |
| Anzahl der Kabel/Rohre | 1 |
| Abstand zur Wand | ja |
| Ausführung | geschlossen |
| Befestigungsart | Schraubloch |
| Spannbereich D max. | 14 mm |
| Spannbereich D min. | 12 mm |
| Dimension | 12-14mm |
| Werkstoff | Aluminium |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,147 kg CO₂e / 1 Stück |

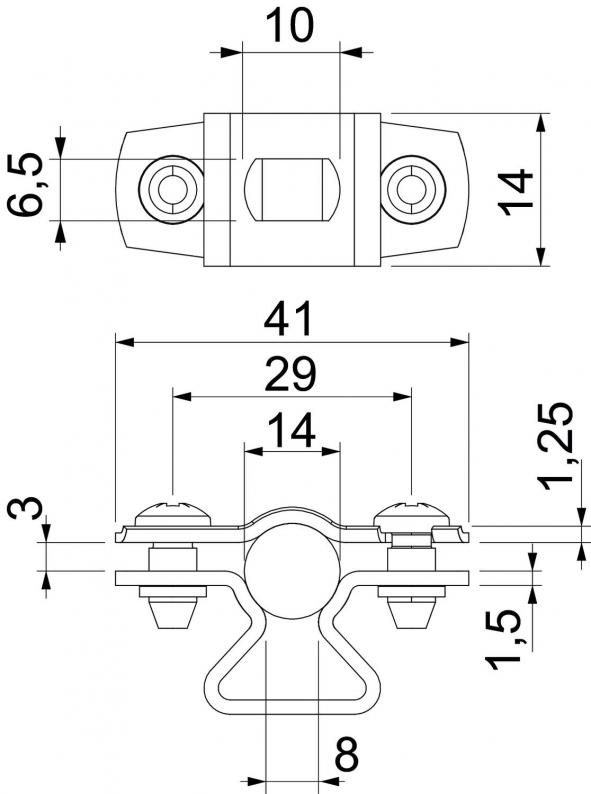

Abmessungen
| Maß L | 10 mm |
|---|---|
| Maß A | 41 mm |
| Maß B | 29 mm |
| Maß D max. | 14 mm |
| Maß D min. | 12 mm |
| Maß b | 14 mm |
| Maß x | 3 mm |
| Maß s | 8 mm |
| Maß t1 | 1,25 |
| Maß t2 | 1,5 |
| Maß D | 14 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (1)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Materialstärke
Spannbereich D max.
Spannbereich D min.
Werkstoff
Art.Nr.
ASL 733 10 ALU
1,5
10
8
Aluminium
1362804
ASL 733 12 ALU
1,5
12
10
Aluminium
1362806
ASL 733 14 ALU
1,5
14
12
Aluminium
1362808
ASL 733 17 ALU
1,5
17
14
Aluminium
1362812
ASL 733 20 ALU
1,5
20
17
Aluminium
1362814
ASL 733 25 ALU
1,5
25
20
Aluminium
1362818
ASL 733 30 ALU
1,5
30
25
Aluminium
1362822
ASL 733 36 ALU
1,5
36
30
Aluminium
1362826
ASL 733 44 ALU
1,5
44
36
Aluminium
1362830
ASL 733 53 ALU
1,5
53
44
Aluminium
1362834
ASL 733 63 ALU
1,5
63
53
Aluminium
1362838
