Abstandschelle 733 ALU
Abstandschelle 733 ALU
Art.Nr. 1362818 | EAN 4012196600182
Art.Nr. / Typ
Spannbereich D max.
Spannbereich D min.
Materialstärke
1,5 mm
Werkstoff
Aluminium
kl. VKE: 25 Stück
25Stück
Beschreibung
Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Langloch. Ab der Schellengröße 20 geeignet für Montage mit Nagelgerät oder Bolzensetzgerät.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90 (außer ALU).
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90 (außer ALU).
Technische Daten
Technische Daten
| Abstand zur Wand | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | geschlossen |
| Befestigungsart | Schraubloch |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1632 kg CO₂e / 1 Stück |
| Dimension | 20-25mm |
| für Durchmesser | 20 - 25 |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Materialstärke | 1,5 mm |
| Spannbereich D max. | 25 mm |
| Spannbereich D min. | 20 mm |
| UV-beständig | ja |
| Werkstoff | Aluminium |

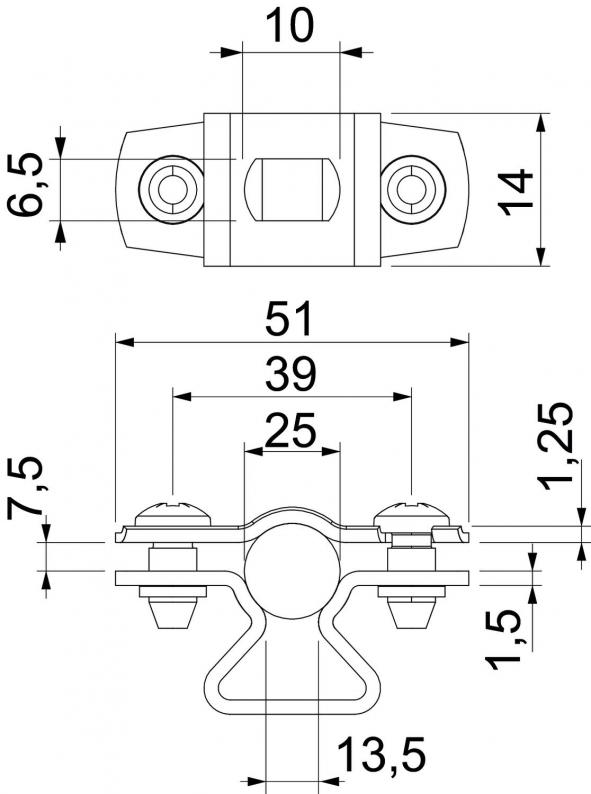

Abmessungen
| Maß A | 51 mm |
|---|---|
| Maß B | 39 mm |
| Maß b | 14 mm |
| Maß D | 25 mm |
| Maß D max. | 25 mm |
| Maß D min. | 20 mm |
| Maß L | 10 mm |
| Maß s | 13,5 mm |
| Maß t1 | 1,25 |
| Maß t2 | 1,5 |
| Maß x | 7,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Spannbereich D min.
Materialstärke
Werkstoff
Art.Nr.
ASL 733 10 ALU
10 mm
8 mm
1,5 mm
Aluminium
1362804
ASL 733 12 ALU
12 mm
10 mm
1,5 mm
Aluminium
1362806
ASL 733 14 ALU
14 mm
12 mm
1,5 mm
Aluminium
1362808
ASL 733 17 ALU
17 mm
14 mm
1,5 mm
Aluminium
1362812
ASL 733 20 ALU
20 mm
17 mm
1,5 mm
Aluminium
1362814
ASL 733 25 ALU
25 mm
20 mm
1,5 mm
Aluminium
1362818
ASL 733 30 ALU
30 mm
25 mm
1,5 mm
Aluminium
1362822
ASL 733 36 ALU
36 mm
30 mm
1,5 mm
Aluminium
1362826
ASL 733 44 ALU
44 mm
36 mm
1,5 mm
Aluminium
1362830
ASL 733 53 ALU
53 mm
44 mm
1,5 mm
Aluminium
1362834
ASL 733 63 ALU
63 mm
53 mm
1,5 mm
Aluminium
1362838
Spannbereich D max.
Spannbereich D min.
ASL 733 10 ALU
Art.Nr.
1362804
Spannbereich D max.
10 mm
Spannbereich D min.
8 mm
Materialstärke
1,5 mm
Werkstoff
Aluminium
ASL 733 12 ALU
Art.Nr.
1362806
Werkstoff
Aluminium
Spannbereich D min.
10 mm
Spannbereich D max.
12 mm
Materialstärke
1,5 mm
ASL 733 14 ALU
Art.Nr.
1362808
Materialstärke
1,5 mm
Spannbereich D min.
12 mm
Werkstoff
Aluminium
Spannbereich D max.
14 mm
ASL 733 17 ALU
Art.Nr.
1362812
Spannbereich D max.
17 mm
Werkstoff
Aluminium
Materialstärke
1,5 mm
Spannbereich D min.
14 mm
ASL 733 20 ALU
Art.Nr.
1362814
Materialstärke
1,5 mm
Werkstoff
Aluminium
Spannbereich D min.
17 mm
Spannbereich D max.
20 mm
ASL 733 25 ALU
Art.Nr.
1362818
Spannbereich D max.
25 mm
Materialstärke
1,5 mm
Spannbereich D min.
20 mm
Werkstoff
Aluminium
ASL 733 30 ALU
Art.Nr.
1362822
Werkstoff
Aluminium
Spannbereich D max.
30 mm
Materialstärke
1,5 mm
Spannbereich D min.
25 mm
ASL 733 36 ALU
Art.Nr.
1362826
Spannbereich D min.
30 mm
Spannbereich D max.
36 mm
Materialstärke
1,5 mm
Werkstoff
Aluminium
ASL 733 44 ALU
Art.Nr.
1362830
Spannbereich D min.
36 mm
Werkstoff
Aluminium
Materialstärke
1,5 mm
Spannbereich D max.
44 mm
ASL 733 53 ALU
Art.Nr.
1362834
Spannbereich D min.
44 mm
Materialstärke
1,5 mm
Werkstoff
Aluminium
Spannbereich D max.
53 mm
ASL 733 63 ALU
Art.Nr.
1362838
Spannbereich D min.
53 mm
Werkstoff
Aluminium
Spannbereich D max.
63 mm
Materialstärke
1,5 mm
