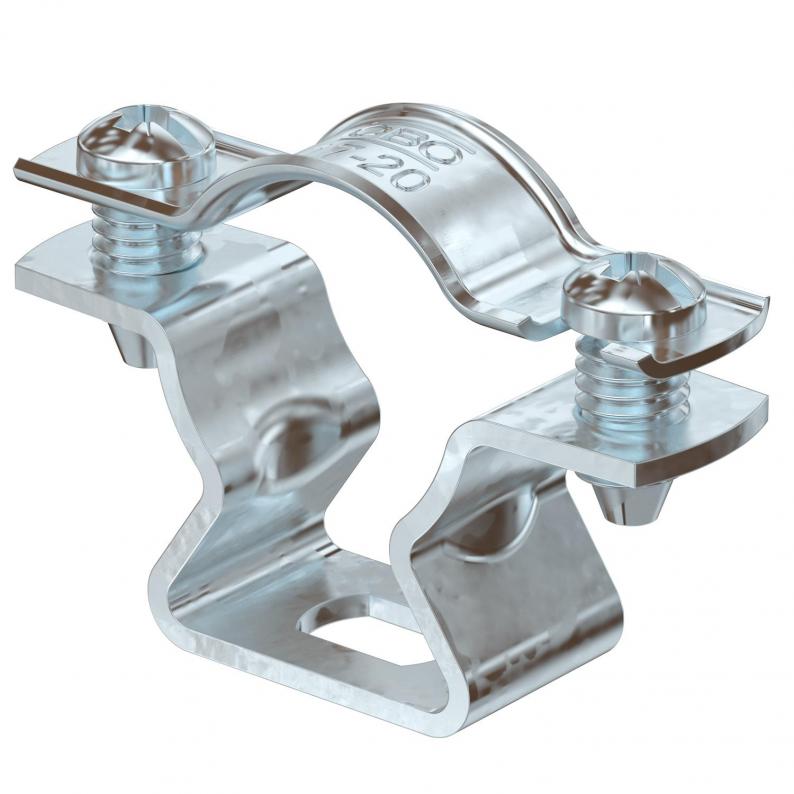

Abstandschelle 733 FT
Typ ASL 733 20 FT | Art.Nr. 1362714 | EAN 4012196599929
Art.Nr. / Typ
Materialstärke
Spannbereich D max.
Spannbereich D min.
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Beschreibung
Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Langloch.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Technische Daten
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Materialstärke | 1,5 mm |
| für Durchmesser | 17 - 20 |
| Halogenfrei | ja |
| UV-beständig | ja |
| Kunststoffummantelt | nein |
| Anzahl der Kabel/Rohre | 1 |
| Abstand zur Wand | ja |
| Ausführung | geschlossen |
| Befestigungsart | Schraubloch |
| Spannbereich D max. | 20 mm |
| Spannbereich D min. | 17 mm |
| Dimension | 17-20mm |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0649 kg CO₂e / 1 Stück |

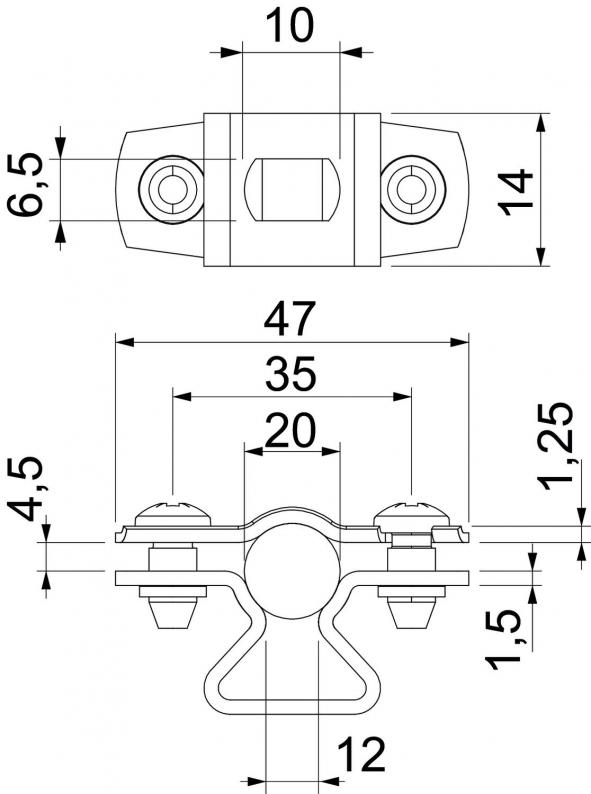

Abmessungen
| Maß L | 10 mm |
|---|---|
| Maß A | 47 mm |
| Maß B | 35 mm |
| Maß D max. | 20 mm |
| Maß D min. | 17 mm |
| Maß b | 14 mm |
| Maß x | 4,5 mm |
| Maß s | 12 mm |
| Maß t1 | 1,25 |
| Maß t2 | 1,5 |
| Maß D | 20 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (4)
Zertifikate (5)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Materialstärke
Spannbereich D max.
Spannbereich D min.
Oberfläche
Werkstoff
Art.Nr.
ASL 733 10 FT
1,5
10
8
tauchfeuerverzinkt
Stahl
1362704
ASL 733 12 FT
1,5
12
10
tauchfeuerverzinkt
Stahl
1362706
ASL 733 14 FT
1,5
14
12
tauchfeuerverzinkt
Stahl
1362708
ASL 733 17 FT
1,5
17
14
tauchfeuerverzinkt
Stahl
1362712
ASL 733 20 FT
1,5
20
17
tauchfeuerverzinkt
Stahl
1362714
ASL 733 25 FT
1,5
25
20
tauchfeuerverzinkt
Stahl
1362718
ASL 733 30 FT
1,5
30
25
tauchfeuerverzinkt
Stahl
1362722
ASL 733 36 FT
1,5
36
30
tauchfeuerverzinkt
Stahl
1362726
ASL 733 44 FT
1,5
44
36
tauchfeuerverzinkt
Stahl
1362730
ASL 733 53 FT
1,5
53
44
tauchfeuerverzinkt
Stahl
1362734
ASL 733 63 FT
1,5
63
53
tauchfeuerverzinkt
Stahl
1362738
