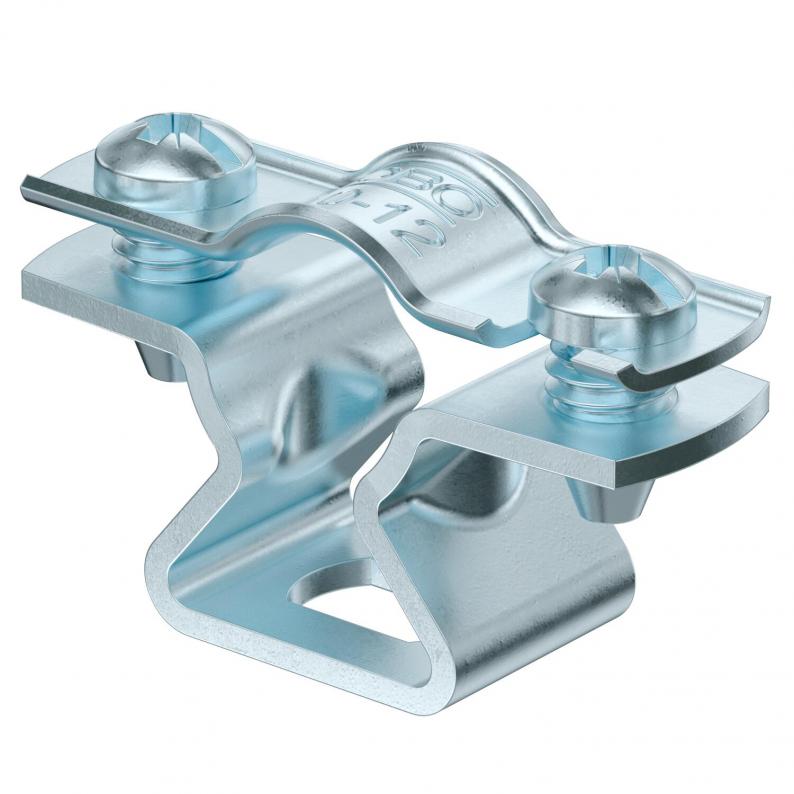

Abstandschelle 733 G
Typ ASL 733 12 G
|Art.Nr. 1362756
|EAN 4012196600038
Art.Nr. / Typ
Materialstärke
Spannbereich D min.
Spannbereich D max.
Oberfläche
galvanisch verzinkt
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Stück
Beschreibung
Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Langloch.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Technische Daten
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Materialstärke | 1,5 mm |
| für Durchmesser | 10 - 12 |
| Halogenfrei | ja |
| UV-beständig | ja |
| Kunststoffummantelt | nein |
| Anzahl der Kabel/Rohre | 1 |
| Abstand zur Wand | ja |
| Ausführung | geschlossen |
| Befestigungsart | Schraubloch |
| Spannbereich D min. | 10 mm |
| Spannbereich D max. | 12 mm |
| Dimension | 10-12mm |
| Oberfläche | galvanisch verzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0517 kg CO2e / 1 Stück |

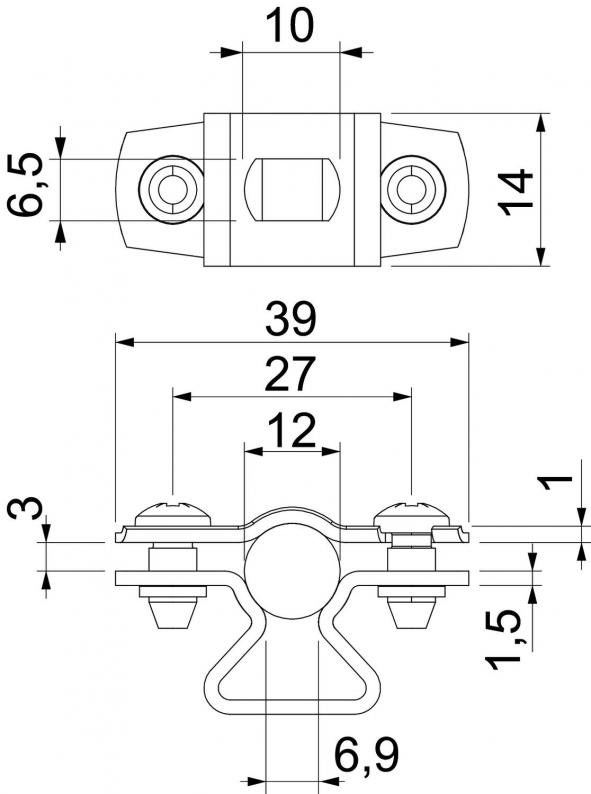

Abmessungen
| Maß L | 10 mm |
|---|---|
| Maß A | 39 mm |
| Maß B | 27 mm |
| Maß D max. | 12 mm |
| Maß D min. | 10 mm |
| Maß b | 14 mm |
| Maß x | 3 mm |
| Maß s | 6,9 mm |
| Maß t1 | 1 |
| Maß t2 | 1,5 |
| Maß D | 12 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (5)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Materialstärke
Spannbereich D min.
Spannbereich D max.
Oberfläche
Werkstoff
Art.Nr.
ASL 733 10 G
1,5
8
10
galvanisch verzinkt
Stahl
1362754
ASL 733 12 G
1,5
10
12
galvanisch verzinkt
Stahl
1362756
ASL 733 14 G
1,5
12
14
galvanisch verzinkt
Stahl
1362758
ASL 733 17 G
1,5
14
17
galvanisch verzinkt
Stahl
1362762
ASL 733 20 G
1,5
17
20
galvanisch verzinkt
Stahl
1362764
ASL 733 25 G
1,5
20
25
galvanisch verzinkt
Stahl
1362768
ASL 733 30 G
1,5
25
30
galvanisch verzinkt
Stahl
1362772
ASL 733 36 G
1,5
30
36
galvanisch verzinkt
Stahl
1362776
ASL 733 44 G
1,5
36
44
galvanisch verzinkt
Stahl
1362780
ASL 733 53 G
1,5
44
53
galvanisch verzinkt
Stahl
1362784
ASL 733 63 G
1,5
53
63
galvanisch verzinkt
Stahl
1362788
